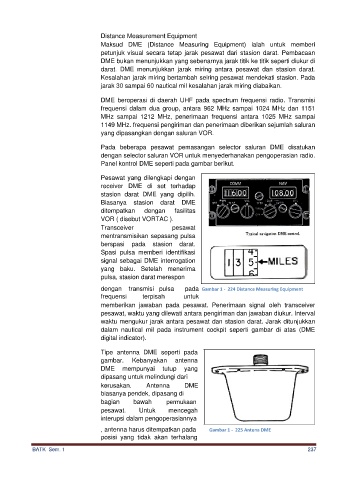

Distance Measurement Equipment
Maksud DME (Distance Measuring Equipment) ialah untuk memberi
petunjuk visual secara tetap jarak pesawat dari stasion darat. Pembacaan
DME bukan menunjukkan yang sebenarnya jarak titik ke titik seperti diukur di
darat. DME menunjukkan jarak miring antara pesawat dan stasion darat.
Kesalahan jarak miring bertambah seiring pesawat mendekati stasion. Pada
jarak 30 sampai 60 nautical mil kesalahan jarak miring diabaikan.

DME beroperasi di daerah UHF pada spectrum frequensi radio. Transmisi
frequensi dalam dua group, antara 962 MHz sampai 1024 MHz dan 1151
MHz sampai 1212 MHz, penerimaan frequensi antara 1025 MHz sampai
1149 MHz. frequensi pengiriman dan penerimaan diberikan sejumlah saluran
yang dipasangkan dengan saluran VOR.

Pada beberapa pesawat pemasangan selector saluran DME disatukan
dengan selector saluran VOR untuk menyederhanakan pengoperasian radio.
Panel kontrol DME seperti pada gambar berikut.

Pesawat yang dilengkapi dengan
receiver DME di set terhadap
stasion darat DME yang dipilih.
Biasanya stasion darat DME
ditempatkan dengan fasilitas

VOR ( disebut VORTAC ).
Transceiver pesawat
mentransmisikan sepasang pulsa
berspasi pada stasion darat.
Spasi pulsa memberi identifikasi
signal sebagai DME interrogation
yang baku. Setelah menerima
pulsa, stasion darat merespon

dengan transmisi pulsa pada Gambar 1 - 224 Distance Measuring Equipment
frequensi terpisah untuk

memberikan jawaban pada pesawat. Penerimaan signal oleh transceiver
pesawat, waktu yang dilewati antara pengiriman dan jawaban diukur. Interval
waktu mengukur jarak antara pesawat dan stasion darat. Jarak ditunjukkan
dalam nautical mil pada instrument cockpit seperti gambar di atas (DME
digital indicator).

Tipe antenna DME seperti pada
gambar. Kebanyakan antenna
DME mempunyai tutup yang
dipasang untuk melindungi dari

kerusakan. Antenna DME
biasanya pendek, dipasang di
bagian bawah permukaan

pesawat. Untuk mencegah
interupsi dalam pengoperasiannya

, antenna harus ditempatkan pada Gambar 1 - 225 Antena DME
posisi yang tidak akan terhalang
