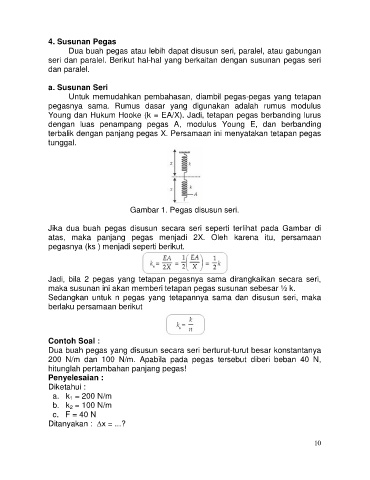

4. Susunan Pegas
Dua buah pegas atau lebih dapat disusun seri, paralel, atau gabungan
seri dan paralel. Berikut hal-hal yang berkaitan dengan susunan pegas seri
dan paralel.

a. Susunan Seri
Untuk memudahkan pembahasan, diambil pegas-pegas yang tetapan
pegasnya sama. Rumus dasar yang digunakan adalah rumus modulus
Young dan Hukum Hooke (k = EA/X). Jadi, tetapan pegas berbanding lurus
dengan luas penampang pegas A, modulus Young E, dan berbanding
terbalik dengan panjang pegas X. Persamaan ini menyatakan tetapan pegas
tunggal.

Gambar 1. Pegas disusun seri.

Jika dua buah pegas disusun secara seri seperti terlihat pada Gambar di
atas, maka panjang pegas menjadi 2X. Oleh karena itu, persamaan
pegasnya (ks ) menjadi seperti berikut.

Jadi, bila 2 pegas yang tetapan pegasnya sama dirangkaikan secara seri,
maka susunan ini akan memberi tetapan pegas susunan sebesar ½ k.
Sedangkan untuk n pegas yang tetapannya sama dan disusun seri, maka
berlaku persamaan berikut

Contoh Soal :
Dua buah pegas yang disusun secara seri berturut-turut besar konstantanya
200 N/m dan 100 N/m. Apabila pada pegas tersebut diberi beban 40 N,
hitunglah pertambahan panjang pegas!
Penyelesaian :
Diketahui :
a. k 1 = 200 N/m
b. k 2 = 100 N/m
c. F = 40 N
Ditanyakan : ∆x = ...?

10
