dengan tegangan rendah pada semua fasa. Suatu penundaam waktu biasanya disatukan untuk

mencegah pengetripan oleh jatuh tegangan transien.

6. Proteksi Fasa Terbalik (Reverse Phase Protection)

Arah perputaran motor berubah jjika urutan fasa diubah. Dalam beberapa aplikasi

motor, tipe proteksi ini menjadi suatu fitur pentinf dari proteksi motor. Suatu cakram induksi
relai tegangan fasa banyak digunakan untuk memproteksi motor-motor dari starting dengan

satu fasa membuka atau dengan urutan fasa yang terbalik hubungan-hubungan relai seperti itu

ditunjukkan pada gambar

ii iii iv

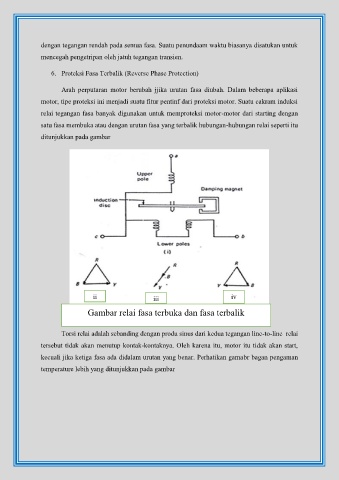

Gambar relai fasa terbuka dan fasa terbalik

Torsi relai adalah sebanding dengan produ sinus dari kedua tegangan line-to-line relai
tersebut tidak akan menutup kontak-kontaknya. Oleh karena itu, motor itu tidak akan start,

kecuali jika ketiga fasa ada didalam urutan yang benar. Perhatikan gamabr bagan pengaman
temperature lebih yang ditunjukkan pada gambar
