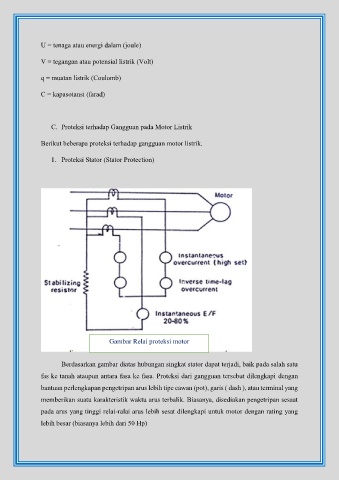

Page 18 - PROTEKSI MOTOR

U = tenaga atau energi dalam (joule)

V = tegangan atau potensial listrik (Volt)

q = muatan listrik (Coulomb)

C = kapasotansi (farad)

C. Proteksi terhadap Gangguan pada Motor Listrik

Berikut beberapa proteksi terhadap gangguan motor listrik.

1. Proteksi Stator (Stator Protection)

Gambar Relai proteksi motor

Berdasarkan gambar diatas hubungan singkat stator dapat terjadi, baik pada salah satu

fas ke tanah ataupun antara fasa ke fasa. Proteksi dari gangguan tersebut dilengkapi dengan
bantuan perlengkapan pengetripan arus lebih tipe cawan (pot), garis ( dash ), atau terminal yang

memberikan suatu karakteristik waktu arus terbalik. Biasanya, disediakan pengetripan sesaat

pada arus yang tinggi relai-ralai arus lebih sesat dilengkapi untuk motor dengan rating yang
lebih besar (biasanya lebih dari 50 Hp)
