Page 7 - PROTEKSI MOTOR

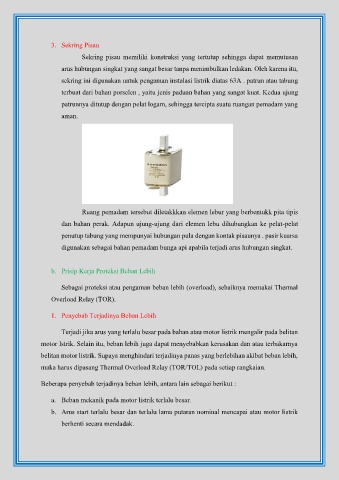

3. Sekring Pisau

Sekring pisau memiliki konstruksi yang tertutup sehingga dapat memutusan
arus hubungan singkat yang sangat besar tanpa menimbulkan ledakan. Oleh karena itu,

sekring ini digunakan untuk pengaman instalasi listrik diatas 63A . patrun atau tabung

terbuat dari bahan porselen , yaitu jenis paduan bahan yang sangat kuat. Kedua ujung
patrunnya ditutup dengan pelat logam, sehingga tercipta suatu ruangan pemadam yang

aman.

Ruang pemadam tersebut diletakkkan elemen lebur yang berbentukk pita tipis
dan bahan perak. Adapun ujung-ujung dari elemen lebu dihubungkan ke pelat-pelat

penutup tabung yang mempunyai hubungan pula dengan kontak pisaunya . pasir kuarsa

digunakan sebagai bahan pemadam bunga api apabila terjadi arus hubungan singkat.

b. Prisip Kerja Proteksi Beban Lebih

Sebagai proteksi atau pengaman beban lebih (overload), sebaiknya memakai Thermal

Overload Relay (TOR).

1. Penyebab Terjadinya Beban Lebih

Terjadi jika arus yang terlalu besar pada bahan atau motor listrik mengalir pada belitan

motor lstrik. Selain itu, beban lebih juga dapat menyebabkan kerusakan dan atau terbakarnya
belitan motor listrik. Supaya menghindari terjadinya panas yang berlebihan akibat beban lebih,

maka harus dipasang Thermal Overload Relay (TOR/TOL) pada setiap rangkaian.

Beberapa penyebab terjadinya beban lebih, antara lain sebagai berikut :

a. Beban mekanik pada motor listrik terlalu besar.

b. Arus start terlalu besar dan terlalu lama putaran nominal mencapai atau motor listrik
berhenti secara mendadak.
