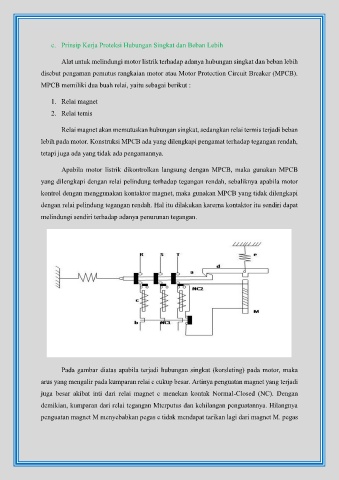

Page 11 - PROTEKSI MOTOR

c. Prinsip Kerja Proteksi Hubungan Singkat dan Beban Lebih

Alat untuk melindungi motor listrik terhadap adanya hubungan singkat dan beban lebih

disebut pengaman pemutus rangkaian motor atau Motor Protection Circuit Breaker (MPCB).
MPCB memiliki dua buah relai, yaitu sebagai berikut :

1. Relai magnet
2. Relai temis

Relai magnet akan memutuskan hubungan singkat, sedangkan relai termis terjadi beban
lebih pada motor. Konstruksi MPCB ada yang dilengkapi pengamat terhadap tegangan rendah,

tetapi juga ada yang tidak ada pengamannya.

Apabila motor listrik dikontrolkan langsung dengan MPCB, maka gunakan MPCB
yang dilengkapi dengan relai pelindung terhadap tegangan rendah, sebaliknya apabila motor

kontrol dengan menggunakan kontaktor magnet, maka gunakan MPCB yang tidak dilengkapi
dengan relai pelindung tegangan rendah. Hal itu dilakukan karerna kontaktor itu sendiri dapat

melindungi sendiri terhadap adanya penurunan tegangan.

Pada gambar diatas apabila terjadi hubungan singkat (korsleting) pada motor, maka

arus yang mengalir pada kumparan relai c cukup besar. Artinya penguatan magnet yang terjadi

juga besar akibat inti dari relai magnet c menekan kontak Normal-Closed (NC). Dengan
demikian, kumparan dari relai tegangan Mterputus dan kehilangan penguatannya. Hilangnya

penguatan magnet M menyebabkan pegas e tidak mendapat tarikan lagi dari magnet M. pegas
