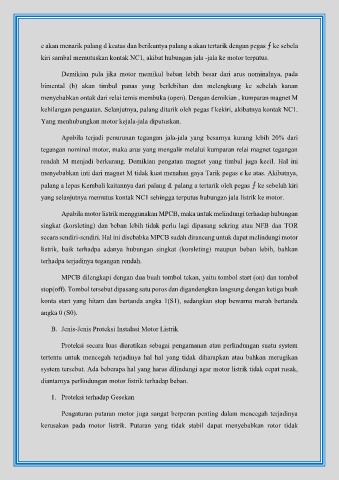

e akan menarik palang d keatas dan berikuntya palang a akan tertarik dengan pegas ⨍ ke sebela
kiri sambal memutuskan kontak NC1, akibat hubungan jala -jala ke motor terputus.

Demikian pula jika motor memikul beban lebih besar dari arus nominalnya, pada
bimental (b) akan timbul panas yang berlebihan dan melengkung ke sebelah kanan

menyebabkan ontak dari relai temis membuka (open). Dengan demikian , kumparan magnet M
kehilangan penguatan. Selanjutnya, palang ditarik oleh pegas f kekiri, akibatnya kontak NC1.

Yang menhubungkan motor kejala-jala diputuskan.

Apabila terjadi penurunan tegangan jala-jala yang besarnya kurang lebih 20% dari
tegangan nominal motor, maka arus yang mengalir melalui kumparan relai magnet tegangan

rendah M menjadi berkurang. Demikian pengatan magnet yang timbul juga kecil. Hal ini
menyebabkan inti dari magnet M tidak kuat menahan gaya Tarik pegas e ke atas. Akibatnya,

palang a lepas Kembali kaitannya dari palang d. palang a tertarik oleh pegas ⨍ ke sebelah kiri

yang selanjutnya memutus kontak NC1 sehingga terputus hubungan jala listrik ke motor.

Apabila motor listrik menggunakan MPCB, maka untuk melindungi terhadap hubungan

singkat (korsleting) dan beban lebih tidak perlu lagi dipasang sekring atau NFB dan TOR

secara sendiri-sendiri. Hal ini disebabka MPCB sudah dirancang untuk dapat melindungi motor
listrik, baik terhadpa adanya hubungan singkat (korsleting) maupun beban lebih, bahkan

terhadpa terjadinya tegangan rendah.

MPCB dilengkapi dengan dua buah tombol tekan, yaitu tombol start (on) dan tombol

stop(off). Tombol tersebut dipasang satu poros dan digandengkan langsung dengan ketiga buah
konta start yang hitam dan bertanda angka 1(S1), sedangkan stop bewarna merah bertanda

angka 0 (S0).

B. Jenis-Jenis Proteksi Instalasi Motor Listrik

Proteksi secara luas diaratikan sebagai pengamanan atau perlindungan suatu system

tertentu untuk mencegah terjadinya hal hal yang tidak diharapkan atau bahkan merugikan
system tersebut. Ada beberapa hal yang harus dilindungi agar motor listrik tidak cepat rusak,

diantarnya perlindungan motor listrik terhadap beban.

1. Proteksi terhadap Gesekan

Pengaturan putaran motor juga sangat berperan penting dalam mencegah terjadinya

kerusakan pada motor listrik. Putaran yang tidak stabil dapat menyebabkan rotor tidak
