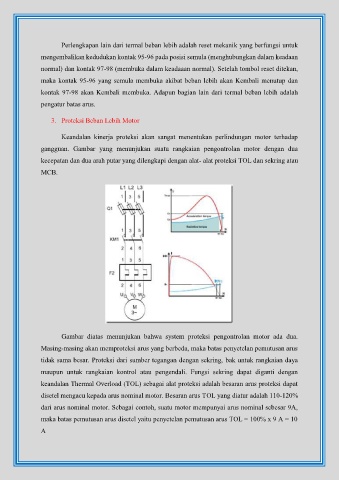

Page 10 - PROTEKSI MOTOR
P. 10
Perlengkapan lain dari termal beban lebih adalah reset mekanik yang berfungsi untuk
mengembalikan kedudukan kontak 95-96 pada posisi semula (menghubungkan dalam keadaan
normal) dan kontak 97-98 (membuka dalam keadaaan normal). Setelah tombol reset ditekan,
maka kontak 95-96 yang semula membuka akibat beban lebih akan Kembali menutup dan
kontak 97-98 akan Kembali membuka. Adapun bagian lain dari termal beban lebih adalah
pengatur batas arus.
3. Proteksi Beban Lebih Motor
Keandalan kinerja proteksi akan sangat menentukan perlindungan motor terhadap
gangguan. Gambar yang menunjukan suatu rangkaian pengontrolan motor dengan dua
kecepatan dan dua arah putar yang dilengkapi dengan alat- alat proteksi TOL dan sekring atau
MCB.
Gambar diatas menunjukan bahwa system proteksi pengontrolan motor ada dua.
Masing-masing akan memproteksi arus yang berbeda, maka batas penyetelan pemutusan arus
tidak sama besar. Proteksi dari sumber tegangan dengan sekring, bak untuk rangkaian daya
maupun untuk rangkaian kontrol atau pengendali. Fungsi sekring dapat diganti dengan
keandalan Thermal Overload (TOL) sebagai alat proteksi adalah besaran arus proteksi dapat
disetel mengacu kepada arus nominal motor. Besaran arus TOL yang diatur adalah 110-120%
dari arus nominal motor. Sebagai contoh, suatu motor mempunyai arus nominal sebesar 9A,
maka batas pemutusan arus disetel yaitu penyetelan pemutusan arus TOL = 100% x 9 A = 10
A
