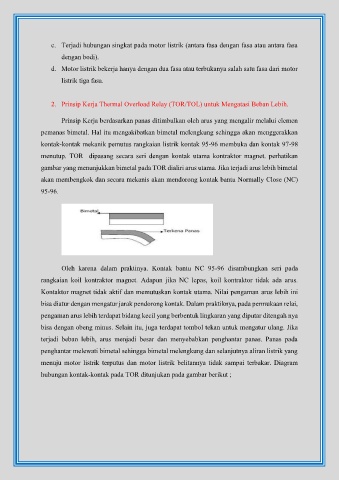

c. Terjadi hubungan singkat pada motor listrik (antara fasa dengan fasa atau antara fasa

dengan bodi).
d. Motor listrik bekerja hanya dengan dua fasa atau terbukanya salah satu fasa dari motor

listrik tiga fasa.

2. Prinsip Kerja Thermal Overload Relay (TOR/TOL) untuk Mengatasi Beban Lebih.

Prinsip Kerja berdasarkan panas ditimbulkan oleh arus yang mengalir melalui elemen
pemanas bimetal. Hal itu mengakibatkan bimetal melengkung sehingga akan menggerakkan

kontak-kontak mekanik pemutus rangkaian listrik kontak 95-96 membuka dan kontak 97-98

menutup. TOR dipasang secara seri dengan kontak utama kontraktor magnet. perhatikan
gambar yang menunjukkan bimetal pada TOR dialiri arus utama. Jika terjadi arus lebih bimetal

akan membengkok dan secara mekanis akan mendorong kontak bantu Normally Close (NC)
95-96.

Oleh karena dalam praktinya. Kontak bantu NC 95-96 disambungkan seri pada

rangkaian koil kontraktor magnet. Adapun jika NC lepas, koil kontraktor tidak ada arus.

Kontaktor magnet tidak aktif dan memutuskan kontak utama. Nilai pengaman arus lebih ini
bisa diatur dengan mengatur jarak pendorong kontak. Dalam praktiknya, pada permukaan relai,

pengaman arus lebih terdapat bidang kecil yang berbentuk lingkaran yang diputar ditengah nya
bisa dengan obeng minus. Selain itu, juga terdapat tombol tekan untuk mengatur ulang. Jika

terjadi beban lebih, arus menjadi besar dan menyebabkan penghantar panas. Panas pada
penghantar melewati bimetal sehingga bimetal melengkung dan selanjutnya aliran listrik yang

menuju motor listrik terputus dan motor listrik belitannya tidak sampai terbakar. Diagram

hubungan kontak-kontak pada TOR ditunjukan pada gambar berikut ;
