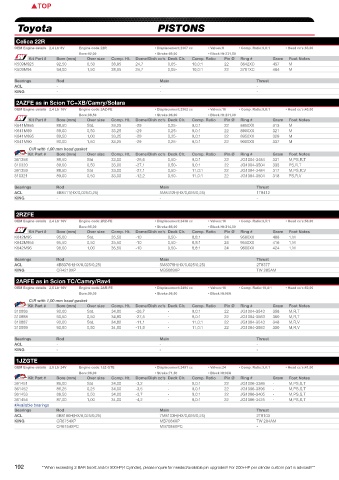

       Toyota                                            PISTONS                                                                                             COMPLEMENTARY PARTS

       Celica 22R
      OEM Engine details   2,4 Ltr 8V   Engine code:22R    • Displacement:2367 cc    • Valves:8   • Comp. Ratio:9,0:1   • Head cc’s:83,00    • Gasket thickness:1,30   • Rod Length:148,00
                             Bore:92,00                • Stroke:89,00     • Block Ht:231,50                                                                                                                                                  TOYOTA
            Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods                                        Crank
      K509M925       92,50      0,50    38,95    24,7       0,05-   10,0:1      22   3642XC      457  M                          W6176                   -                                                        -
      K509M94        94,00      1,50    38,95    24,7       0,05-   10,0:1      22   3701XC      484  M                          W6176                   -                                                        -
      Bearings       Rod                                 Main                              Thrust                                Head Stud Kit           Rod Bolts                                                Main Stud Kit
      ACL            -                                   -                                 -                                     203-4201                203-6002                                                 203-5406
      KING           -                                   -                                 -
       2AZFE as in Scion TC+XB/Camry/Solara
      OEM Engine details   2,4 Ltr 16V   Engine code:2AZ-FE    • Displacement:2362 cc    • Valves:16   • Comp. Ratio:9,8:1   • Head cc’s:40,00    • Gasket thickness:0,58   • Rod Length:149,50
                             Bore:88,50                • Stroke:96,00     • Block Ht:231,00
            Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods                                        Crank
      K641M885       88,50      Std.    33,25    -29        0,25-   9,0:1       22   8850XX      313  M                          C4507-027               041DI17150                                               -
      K641M89        89,00      0,50    33,25    -29        0,25-   9,0:1       22   8900XX      321  M                          C4507-027               041DI17150                                               -
      K641M895       89,50      1,00    33,25    -29        0,25-   9,0:1       22   8950XX      329  M                          C4506-027               041DI17150                                               -
      K641M90        90,00      1,50    33,25    -29        0,25-   9,0:1       22   9000XX      337  M                          C4506-027               041DI17150                                               -
           C/R with 1,00 mm head gasket
            Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods                                        Crank
      361358         88,50      Std     33,00    -26,6      0,50-   9,0:1       22   JG1004-3484  331  M,PS,R,T                  C4506-027               041DI17150                                               -
      310320         89,00      0,50    33,00    -27,1      0,50-   9,0:1       22   JG1004-3504  333  PS,R,T                    C4506-027               041DI17150                                               -
      361359         88,50      Std     33,00    -27,1      0,50-   11,0:1      22   JG1004-3484  317  M,PS,R,V                  C4506-027               041DI17150                                               -
      310321         89,00      0,50    33,00    -12,2      0,50-   11,0:1      22   JG1004-3504  318  PS,R,V                    C4506-027               041DI17150                                               -
      Bearings       Rod                                 Main                              Thrust                                Head Stud Kit           Rod Bolts                                                Main Stud Kit
      ACL            4B8411(HX/0,025/0,25)               5M8412H(HX/0,025/0,25)            1T8412                                203-4303/203-4306*      -                                                        203-5401
      KING           -                                   -                                 -
                                                                                                                                 * Depending on model - see ARP section!
       2RZFE
      OEM Engine details   2,4 Ltr 16V   Engine code:2RZ-FE    • Displacement:2438 cc    • Valves:16   • Comp. Ratio:9,5:1   • Head cc’s:58,00    • Gasket thickness:1,02   • Rod Length:135,00
                             Bore:95,00                • Stroke:86,00     • Block Ht:214,00
            Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods                                        Crank
      K642M95        95,00      Std.    35,50    -10        0,50-   8,8:1       24   9500XX      408  1,M                        C4598-040               -                                                        -
      K642M955       95,50      0,50    35,50    -10        0,50-   8,8:1       24   9550XX      416  1,M                        C4598-040               -                                                        -
      K642M96        96,00      1,00    35,50    -10        0,50-   8,8:1       24   9600XX      424  1,M                        C4598-040               -                                                        -
      Bearings       Rod                                 Main                              Thrust                                Head Stud Kit           Rod Bolts                                                Main Stud Kit
      ACL            4B8376H(HX/0,025/0,25)              5M8378H(HX/0,025/0,25)            2T8377                                -                       -                                                        -
      KING           CR4219XP                            MB5089XP                          TW 285AM
       2ARFE as in Scion TC/Camry/Rav4
      OEM Engine details   2,5 Ltr 16V   Engine code:2AR-FE    • Displacement:2494 cc    • Valves:16   • Comp. Ratio:10,4:1   • Head cc’s:50,00    • Gasket thickness:N/A   • Rod Length:157,50
                             Bore:90,00                • Stroke:98,00     • Block Ht:N/A
           C/R with 1,00 mm head gasket
            Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods                                        Crank
      310886         90,00      Std.    34,80    -26,7      -       9,0:1       22   JG1004-3543  358  M,R,T                     -                       -                                                        -
      310888         90,50      0,50    34,80    -27,5      -       9,0:1       22   JG1004-3563  360  M,R,T                     -                       -                                                        -
      310887         90,00      Std.    34,80    -11,1      -       11,0:1      22   JG1004-3543  348  M,R,V                     -                       -                                                        -
      310889         90,50      0,50    34,80    -11,8      -       11,0:1      22   JG1004-3563  350  M,R,V                     -                       -                                                        -

      Bearings       Rod                                 Main                              Thrust                                Head Stud Kit           Rod Bolts                                                Main Stud Kit
      ACL            -                                   -                                 -                                     -                       -                                                        -
      KING           -                                   -                                 -
       1JZGTE
      OEM Engine details   2,5 Ltr 24V   Engine code:1JZ-GTE    • Displacement:2491 cc    • Valves:24   • Comp. Ratio:9,0:1   • Head cc’s:41,00   • Gasket thickness:1,20mm   • Rod Length:125,25
                             Bore:86,00                • Stroke:71,50     • Block Ht:N/A
            Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods                                        Crank
      361451         86,00      Std     34,00    -3,2       -       9,0:1       22   JG1006-3386  -   M,PS,S,T                   -                       TO-1JZ-S-164931H                                         -
      361452         86,25      0,25    34,00    -3,5       -       9,0:1       22   JG1006-3396  -   M,PS,S,T                   -                       TO-1JZ-S-164931H                                         -
      361453         86,50      0,50    34,00    -3,7       -       9,0:1       22   JG1006-3405  -   M,PS,S,T                   -                       TO-1JZ-S-164931H                                         -
      361454         87,00      1,00    34,00    -4,2       -       9,0:1       22   JG1006-3425  -   M,PS,S,T                   -                       TO-1JZ-S-164931H                                         -
      #Available bearings
      Bearings       Rod                                 Main                              Thrust                                Head Stud Kit           Rod Bolts                                                Main Stud Kit
      ACL            6B8100H(HX/0,025/0,25)              7M8103H(HX/0,025/0,25)            2T8103                                -                       -                                                        -
      KING           CR6754XP                            MB7084XP                          TW 284AM
                     CR6754XPC                           MB7084XPC                         -







      192       **When exceeding 2 BAR boost and/or 500HP(4 Cylinder), please inquire for needed/available pin upgrades!! For 200+HP per cilinder custom part is adviced!!**  Custom Capabilities: see page 24 - Foot Notes: see page 226 for description - Instructions & Terminology: see pages 356  193
