P. 192

TOP              TOP


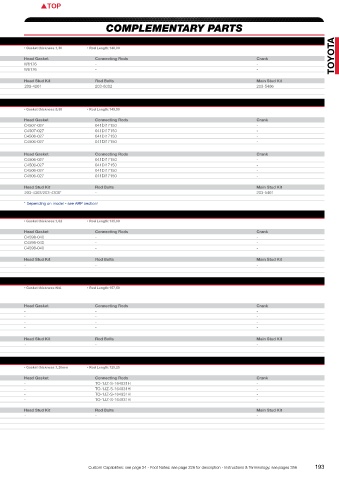

 Toyota  PISTONS                      COMPLEMENTARY PARTS

 Celica 22R
 OEM Engine details   2,4 Ltr 8V   Engine code:22R    • Displacement:2367 cc    • Valves:8   • Comp. Ratio:9,0:1   • Head cc’s:83,00    • Gasket thickness:1,30   • Rod Length:148,00
 Bore:92,00  • Stroke:89,00  • Block Ht:231,50                                                                        TOYOTA
  Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods   Crank
 K509M925  92,50  0,50  38,95  24,7  0,05-  10,0:1  22  3642XC  457  M  W6176  -           -
 K509M94  94,00  1,50  38,95  24,7  0,05-  10,0:1  22  3701XC  484  M  W6176  -            -
 Bearings   Rod   Main   Thrust   Head Stud Kit   Rod Bolts                                Main Stud Kit
 ACL  -  -  -  203-4201           203-6002                                                 203-5406
 KING  -  -  -
 2AZFE as in Scion TC+XB/Camry/Solara
 OEM Engine details   2,4 Ltr 16V   Engine code:2AZ-FE    • Displacement:2362 cc    • Valves:16   • Comp. Ratio:9,8:1   • Head cc’s:40,00    • Gasket thickness:0,58   • Rod Length:149,50
 Bore:88,50  • Stroke:96,00  • Block Ht:231,00
  Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods   Crank
 K641M885  88,50  Std.  33,25  -29  0,25-  9,0:1  22  8850XX  313  M  C4507-027  041DI17150  -
 K641M89  89,00  0,50  33,25  -29  0,25-  9,0:1  22  8900XX  321  M  C4507-027  041DI17150  -
 K641M895  89,50  1,00  33,25  -29  0,25-  9,0:1  22  8950XX  329  M  C4506-027  041DI17150  -
 K641M90  90,00  1,50  33,25  -29  0,25-  9,0:1  22  9000XX  337  M  C4506-027  041DI17150  -
 C/R with 1,00 mm head gasket
  Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods   Crank
 361358  88,50  Std  33,00  -26,6  0,50-  9,0:1  22  JG1004-3484  331  M,PS,R,T  C4506-027  041DI17150  -
 310320  89,00  0,50  33,00  -27,1  0,50-  9,0:1  22  JG1004-3504  333  PS,R,T  C4506-027  041DI17150  -
 361359  88,50  Std  33,00  -27,1  0,50-  11,0:1  22  JG1004-3484  317  M,PS,R,V  C4506-027  041DI17150  -
 310321  89,00  0,50  33,00  -12,2  0,50-  11,0:1  22  JG1004-3504  318  PS,R,V  C4506-027  041DI17150  -
 Bearings   Rod   Main   Thrust   Head Stud Kit   Rod Bolts                                Main Stud Kit
 ACL  4B8411(HX/0,025/0,25)  5M8412H(HX/0,025/0,25)  1T8412  203-4303/203-4306*  -         203-5401
 KING  -  -  -
         * Depending on model - see ARP section!
 2RZFE
 OEM Engine details   2,4 Ltr 16V   Engine code:2RZ-FE    • Displacement:2438 cc    • Valves:16   • Comp. Ratio:9,5:1   • Head cc’s:58,00    • Gasket thickness:1,02   • Rod Length:135,00
 Bore:95,00  • Stroke:86,00  • Block Ht:214,00
  Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods   Crank
 K642M95  95,00  Std.  35,50  -10  0,50-  8,8:1  24  9500XX  408  1,M  C4598-040  -        -
 K642M955  95,50  0,50  35,50  -10  0,50-  8,8:1  24  9550XX  416  1,M  C4598-040  -       -
 K642M96  96,00  1,00  35,50  -10  0,50-  8,8:1  24  9600XX  424  1,M  C4598-040  -        -
 Bearings   Rod   Main   Thrust   Head Stud Kit   Rod Bolts                                Main Stud Kit
 ACL  4B8376H(HX/0,025/0,25)  5M8378H(HX/0,025/0,25)  2T8377  -  -                         -
 KING   CR4219XP   MB5089XP   TW 285AM
 2ARFE as in Scion TC/Camry/Rav4
 OEM Engine details   2,5 Ltr 16V   Engine code:2AR-FE    • Displacement:2494 cc    • Valves:16   • Comp. Ratio:10,4:1   • Head cc’s:50,00    • Gasket thickness:N/A   • Rod Length:157,50
 Bore:90,00  • Stroke:98,00  • Block Ht:N/A
 C/R with 1,00 mm head gasket
  Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods   Crank
 310886  90,00  Std.  34,80  -26,7  -  9,0:1  22  JG1004-3543  358  M,R,T  -  -            -
 310888  90,50  0,50  34,80  -27,5  -  9,0:1  22  JG1004-3563  360  M,R,T  -  -            -
 310887  90,00  Std.  34,80  -11,1  -  11,0:1  22  JG1004-3543  348  M,R,V  -  -           -
 310889  90,50  0,50  34,80  -11,8  -  11,0:1  22  JG1004-3563  350  M,R,V  -  -           -

 Bearings   Rod   Main   Thrust   Head Stud Kit   Rod Bolts                                Main Stud Kit
 ACL  -  -  -  -                  -                                                        -
 KING  -  -  -
 1JZGTE
 OEM Engine details   2,5 Ltr 24V   Engine code:1JZ-GTE    • Displacement:2491 cc    • Valves:24   • Comp. Ratio:9,0:1   • Head cc’s:41,00   • Gasket thickness:1,20mm   • Rod Length:125,25
 Bore:86,00  • Stroke:71,50  • Block Ht:N/A
  Kit Part #    Bore (mm)   Over size   Comp. Ht.   Dome/Dish cc’s  Deck Clr.   Comp. Ratio   Pin Ø   Ring #   Gram   Foot Notes   Head Gasket   Connecting Rods   Crank
 361451  86,00  Std  34,00  -3,2  -  9,0:1  22  JG1006-3386  -  M,PS,S,T  -  TO-1JZ-S-164931H  -
 361452  86,25  0,25  34,00  -3,5  -  9,0:1  22  JG1006-3396  -  M,PS,S,T  -  TO-1JZ-S-164931H  -
 361453  86,50  0,50  34,00  -3,7  -  9,0:1  22  JG1006-3405  -  M,PS,S,T  -  TO-1JZ-S-164931H  -
 361454  87,00  1,00  34,00  -4,2  -  9,0:1  22  JG1006-3425  -  M,PS,S,T  -  TO-1JZ-S-164931H  -
 #Available bearings
 Bearings   Rod   Main   Thrust   Head Stud Kit   Rod Bolts                                Main Stud Kit
 ACL  6B8100H(HX/0,025/0,25)  7M8103H(HX/0,025/0,25)  2T8103  -  -                         -
 KING   CR6754XP   MB7084XP   TW 284AM
     CR6754XPC   MB7084XPC   -







 192  **When exceeding 2 BAR boost and/or 500HP(4 Cylinder), please inquire for needed/available pin upgrades!! For 200+HP per cilinder custom part is adviced!!**  Custom Capabilities: see page 24 - Foot Notes: see page 226 for description - Instructions & Terminology: see pages 356  193
