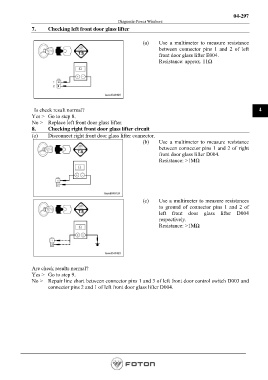

04-297
                                                      Diagnosis-Power Windows
               7.     Checking left front door glass lifter

                                                                (a)     Use a multimeter to measure resistance
                                                                        between connector pins 1 and 2 of left
                                                                        front door glass lifter E004.
                                                                        Resistance: approx. 11Ω









                Is check result normal?                                                                             4
               Yes >   Go to step 8.
               No >    Replace left front door glass lifter.
               8.     Checking right front door glass lifter circuit
               (a)    Disconnect right front door glass lifter connector.
                                                                (b)     Use a multimeter to measure resistance
                                                                        between connector pins 1 and 2 of right
                                                                        front door glass lifter D004.
                                                                        Resistance: >1MΩ








                                                                (c)     Use a multimeter to measure resistances
                                                                        to ground of connector pins 1 and 2 of
                                                                        left front door glass lifter D004
                                                                        respectively.
                                                                        Resistance: >1MΩ








               Are check results normal?
               Yes >   Go to step 9.
               No >    Repair line short between connector pins 1 and 3 of left front door control switch D003 and
                      connector pins 2 and 1 of left front door glass lifter D004.
