B. GAYA TARIK LOKOMOTIF

Diagram Gaya Tarik

Setiap lokomotif mempunyai karakteristik diagram gaya tarik (Tractive effort Diagram)

yang diterbitkan oleh pabrik pembuat lokomotif. Diagram ini menunjukkan besarnya gaya tarik
yang dapat dibangkitkan pada alat perangkai lokomotif (dalam kgf atau kN), sebagai fungsi

kecepatan (km/j). Dalam praktek operasional, diagram ini tidak digunakan karena harus
dilakukan perhitungan dulu hambatan kereta apinya, yaitu tonase dari rangkaian kereta

seluruhnya. Diagram ini biasanya digunakan oleh bagian engineering untuk perhitungan dan

analisis karakteristik lokomotif.
Contoh diagram gaya tarik lok yang dikeluarkan oleh pabrik untuk lok DE seri CC.201 dan lok

DH seri BB.304 dapat dilihat pada gambar berikut :

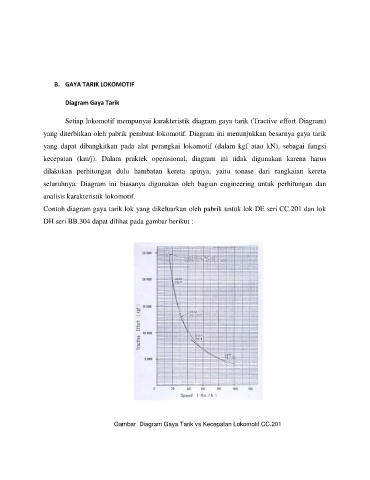

Gambar Diagram Gaya Tarik vs Kecepatan Lokomotif CC.201
