Pada gambar 1.2 dapat ditarik sebuah pemahaman tentang
komponen-komponen sel elektrolisis itu, bahwa di sel elektrolisis
memiliki komponen yang pertama :
1). Kompartemen yang berisi larutan elektrolit,
2). Yang kedua ada dua buah elektroda dimana satu elektroda
sebagai anoda dan yang satunya lagi sebagai katoda,
3). Dan yang ketiga ada sumber listrik.
Lalu, penyusunan ketiganya bagaimana ? Jadi di dalam kompartemen
yang berisi larutan elektrolit dicelupkanlah dua buah elektroda,
kemudian dua buah elektroda itu dihubungkan dengan sumber listrik,
nah elektron berasal dari sumber listrik yang nantinya masuk ke
katoda lalu keluar melalui anoda. Jadi katoda ini nantinya yang
bermuatan negatif sedangkan anoda akan bermuatan positif. Dari
komponen yang terpisah tadi dapat dilihat gambar berikut yang telah
digabungkan menjadi satu kesatuan :

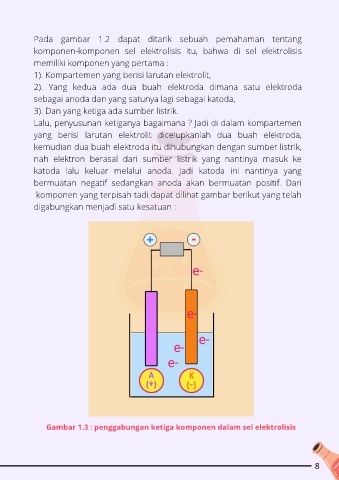

Gambar 1.3 : penggabungan ketiga komponen dalam sel elektrolisis
