730 MÉDICAMENTS EN RELA TION A VEC DES SYSTÈMES HORMONA UX

4.3.4. Structure cristalline

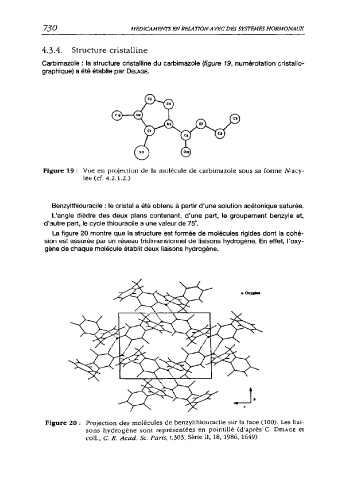

Carbimazole : la structure cristalline du carbimazole (figure 19, numérotation cristallo­
graphique) a été établie par Delage.

Figure 19 : Vue en projection de la molécule de carbimazole sous sa forme 7V-acy-
lée (cf. 4.2.1.2.)

Benzylthiouracile : le cristal a été obtenu à partir d'une solution acétonique saturée.
L'angle dièdre des deux plans contenant, d'une part, le groupement benzyle et,
d'autre part, le cycle thiouracile a une valeur de 75°.
La figure 20 montre que la structure est formée de molécules rigides dont la cohé­
sion est assurée par un réseau tridimensionnel de liaisons hydrogène. En effet, l'oxy­
gène de chaque molécule établit deux liaisons hydrogène.

Figure 20 : Projection des molécules de benzylthiouracile sur la face (100). Les liai­
sons hydrogène sont représentées en pointillé (d'après C. Delage et
coll., C. R. Acad. Sc. Paris, t.3O3, Série II, 18, 1986, 1649)
