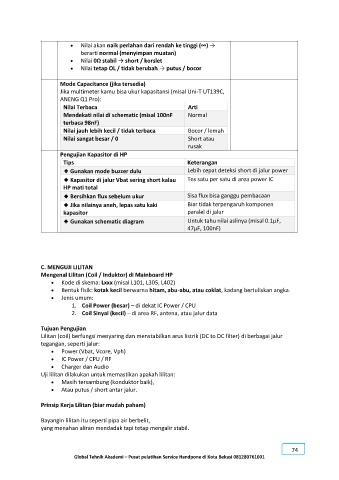

 Nilai akan naik perlahan dari rendah ke tinggi (∞) →
berarti normal (menyimpan muatan)
 Nilai 0Ω stabil → short / korslet
 Nilai tetap OL / tidak berubah → putus / bocor

Mode Capacitance (jika tersedia)
Jika multimeter kamu bisa ukur kapasitansi (misal Uni-T UT139C,
ANENG Q1 Pro):
Nilai Terbaca Arti
Mendekati nilai di schematic (misal 100nF Normal
terbaca 98nF)
Nilai jauh lebih kecil / tidak terbaca Bocor / lemah
Nilai sangat besar / 0 Short atau
rusak

Pengujian Kapasitor di HP
Tips Keterangan
Gunakan mode buzzer dulu Lebih cepat deteksi short di jalur power
Kapasitor di jalur Vbat sering short kalau Tes satu per satu di area power IC
HP mati total
Bersihkan flux sebelum ukur Sisa flux bisa ganggu pembacaan
Jika nilainya aneh, lepas satu kaki Biar tidak terpengaruh komponen
kapasitor paralel di jalur
Gunakan schematic diagram Untuk tahu nilai aslinya (misal 0.1µF,
47µF, 100nF)

C. MENGUJI LILITAN
Mengenal Lilitan (Coil / Induktor) di Mainboard HP
 Kode di skema: Lxxx (misal L101, L305, L402)
 Bentuk fisik: kotak kecil berwarna hitam, abu-abu, atau coklat, kadang bertuliskan angka.
 Jenis umum:
1. Coil Power (besar) – di dekat IC Power / CPU
2. Coil Sinyal (kecil) – di area RF, antena, atau jalur data

Tujuan Pengujian
Lilitan (coil) berfungsi menyaring dan menstabilkan arus listrik (DC to DC filter) di berbagai jalur
tegangan, seperti jalur:
 Power (Vbat, Vcore, Vph)
 IC Power / CPU / RF
 Charger dan Audio
Uji lilitan dilakukan untuk memastikan apakah lilitan:
 Masih tersambung (konduktor baik),
 Atau putus / short antar jalur.

Prinsip Kerja Lilitan (biar mudah paham)

Bayangin lilitan itu seperti pipa air berbelit,
yang menahan aliran mendadak tapi tetap mengalir stabil.
