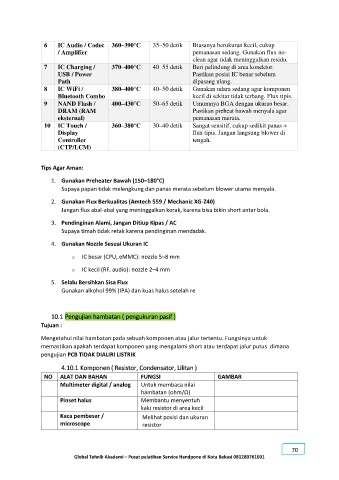

6 IC Audio / Codec 360–390°C 35–50 detik Biasanya berukuran kecil, cukup
/ Amplifier pemanasan sedang. Gunakan flux no-
clean agar tidak meninggalkan residu.
7 IC Charging / 370–400°C 40–55 detik Beri pelindung di area konektor.
USB / Power Pastikan posisi IC benar sebelum
Path dipasang ulang.
8 IC WiFi / 380–400°C 40–50 detik Gunakan udara sedang agar komponen
Bluetooth Combo kecil di sekitar tidak terbang. Flux tipis.
9 NAND Flash / 400–430°C 50–65 detik Umumnya BGA dengan ukuran besar.
DRAM (RAM Pastikan preheat bawah menyala agar
eksternal) pemanasan merata.
10 IC Touch / 360–380°C 30–40 detik Sangat sensitif, cukup sedikit panas +
Display flux tipis. Jangan langsung blower di
Controller tengah.
(CTP/LCM)

Tips Agar Aman:

1. Gunakan Preheater Bawah (150–180°C)
Supaya papan tidak melengkung dan panas merata sebelum blower utama menyala.

2. Gunakan Flux Berkualitas (Amtech 559 / Mechanic XG-Z40)
Jangan flux abal-abal yang meninggalkan kerak, karena bisa bikin short antar bola.

3. Pendinginan Alami, Jangan Ditiup Kipas / AC
Supaya timah tidak retak karena pendinginan mendadak.

4. Gunakan Nozzle Sesuai Ukuran IC

o IC besar (CPU, eMMC): nozzle 5–8 mm
o IC kecil (RF, audio): nozzle 2–4 mm

5. Selalu Bersihkan Sisa Flux
Gunakan alkohol 99% (IPA) dan kuas halus setelah re

10.1 Pengujian hambatan ( pengukuran pasif )
Tujuan :

Mengetahui nilai hambatan pada sebuah komponen atau jalur tertentu. Fungsinya untuk
memastikan apakah terdapat komponen yang mengalami short atau terdapat jalur putus dimana
pengujian PCB TIDAK DIALIRI LISTRIK

4.10.1 Komponen ( Resistor, Condensator, Lilitan )
NO ALAT DAN BAHAN FUNGSI GAMBAR
Multimeter digital / analog Untuk membaca nilai
hambatan (ohm/Ω)
Pinset halus Membantu menyentuh
kaki resistor di area kecil
Kaca pembesar / Melihat posisi dan ukuran
microscope resistor

70
