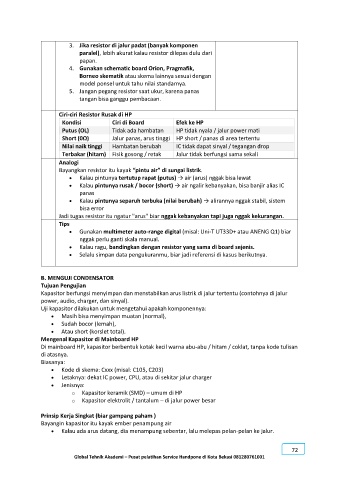

3. Jika resistor di jalur padat (banyak komponen
paralel), lebih akurat kalau resistor dilepas dulu dari
papan.
4. Gunakan schematic board Orion, Pragmafik,
Borneo skematik atau skema lainnya sesuai dengan
model ponsel untuk tahu nilai standarnya.
5. Jangan pegang resistor saat ukur, karena panas
tangan bisa ganggu pembacaan.

Ciri-ciri Resistor Rusak di HP
Kondisi Ciri di Board Efek ke HP
Putus (OL) Tidak ada hambatan HP tidak nyala / jalur power mati
Short (0Ω) Jalur panas, arus tinggi HP short / panas di area tertentu
Nilai naik tinggi Hambatan berubah IC tidak dapat sinyal / tegangan drop
Terbakar (hitam) Fisik gosong / retak Jalur tidak berfungsi sama sekali

Analogi
Bayangkan resistor itu kayak “pintu air” di sungai listrik.
 Kalau pintunya tertutup rapat (putus) → air (arus) nggak bisa lewat
 Kalau pintunya rusak / bocor (short) → air ngalir kebanyakan, bisa banjir alias IC
panas
 Kalau pintunya separuh terbuka (nilai berubah) → alirannya nggak stabil, sistem
bisa error
Jadi tugas resistor itu ngatur "arus" biar nggak kebanyakan tapi juga nggak kekurangan.
Tips
 Gunakan multimeter auto-range digital (misal: Uni-T UT33D+ atau ANENG Q1) biar
nggak perlu ganti skala manual.
 Kalau ragu, bandingkan dengan resistor yang sama di board sejenis.
 Selalu simpan data pengukuranmu, biar jadi referensi di kasus berikutnya.

B. MENGUJI CONDENSATOR
Tujuan Pengujian
Kapasitor berfungsi menyimpan dan menstabilkan arus listrik di jalur tertentu (contohnya di jalur
power, audio, charger, dan sinyal).
Uji kapasitor dilakukan untuk mengetahui apakah komponennya:
 Masih bisa menyimpan muatan (normal),
 Sudah bocor (lemah),
 Atau short (korslet total).
Mengenal Kapasitor di Mainboard HP
Di mainboard HP, kapasitor berbentuk kotak kecil warna abu-abu / hitam / coklat, tanpa kode tulisan
di atasnya.
Biasanya:
 Kode di skema: Cxxx (misal: C105, C203)
 Letaknya: dekat IC power, CPU, atau di sekitar jalur charger
 Jenisnya:
o Kapasitor keramik (SMD) – umum di HP
o Kapasitor elektrolit / tantalum – di jalur power besar

Prinsip Kerja Singkat (biar gampang paham )
Bayangin kapasitor itu kayak ember penampung air
 Kalau ada arus datang, dia menampung sebentar, lalu melepas pelan-pelan ke jalur.
