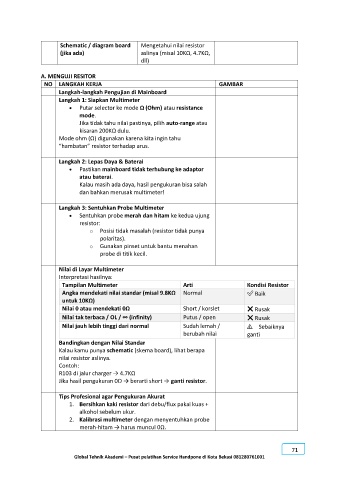

Schematic / diagram board Mengetahui nilai resistor
(jika ada) aslinya (misal 10KΩ, 4.7KΩ,
dll)

A. MENGUJI RESITOR
NO LANGKAH KERJA GAMBAR
Langkah-langkah Pengujian di Mainboard
Langkah 1: Siapkan Multimeter
 Putar selector ke mode Ω (Ohm) atau resistance
mode.
Jika tidak tahu nilai pastinya, pilih auto-range atau
kisaran 200KΩ dulu.
Mode ohm (Ω) digunakan karena kita ingin tahu
“hambatan” resistor terhadap arus.

Langkah 2: Lepas Daya & Baterai
 Pastikan mainboard tidak terhubung ke adaptor
atau baterai.
Kalau masih ada daya, hasil pengukuran bisa salah
dan bahkan merusak multimeter!

Langkah 3: Sentuhkan Probe Multimeter
 Sentuhkan probe merah dan hitam ke kedua ujung
resistor:
o Posisi tidak masalah (resistor tidak punya
polaritas).
o Gunakan pinset untuk bantu menahan
probe di titik kecil.

Nilai di Layar Multimeter
Interpretasi hasilnya:
Tampilan Multimeter Arti Kondisi Resistor
Angka mendekati nilai standar (misal 9.8KΩ Normal ✅ Baik
untuk 10KΩ)
Nilai 0 atau mendekati 0Ω Short / korslet ❌ Rusak
Nilai tak terbaca / OL / ∞ (infinity) Putus / open ❌ Rusak
Nilai jauh lebih tinggi dari normal Sudah lemah / ⚠️ Sebaiknya
berubah nilai ganti

Bandingkan dengan Nilai Standar
Kalau kamu punya schematic (skema board), lihat berapa
nilai resistor aslinya.
Contoh:
R103 di jalur charger → 4.7KΩ
Jika hasil pengukuran 0Ω → berarti short → ganti resistor.

Tips Profesional agar Pengukuran Akurat
1. Bersihkan kaki resistor dari debu/flux pakai kuas +
alkohol sebelum ukur.
2. Kalibrasi multimeter dengan menyentuhkan probe
merah-hitam → harus muncul 0Ω.

71
