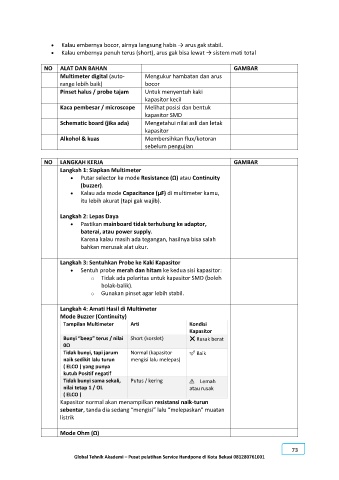

 Kalau embernya bocor, airnya langsung habis → arus gak stabil.
 Kalau embernya penuh terus (short), arus gak bisa lewat → sistem mati total

NO ALAT DAN BAHAN GAMBAR
Multimeter digital (auto- Mengukur hambatan dan arus
range lebih baik) bocor
Pinset halus / probe tajam Untuk menyentuh kaki
kapasitor kecil
Kaca pembesar / microscope Melihat posisi dan bentuk
kapasitor SMD
Schematic board (jika ada) Mengetahui nilai asli dan letak
kapasitor
Alkohol & kuas Membersihkan flux/kotoran
sebelum pengujian

NO LANGKAH KERJA GAMBAR
Langkah 1: Siapkan Multimeter
 Putar selector ke mode Resistance (Ω) atau Continuity
(buzzer).
 Kalau ada mode Capacitance (µF) di multimeter kamu,
itu lebih akurat (tapi gak wajib).

Langkah 2: Lepas Daya
 Pastikan mainboard tidak terhubung ke adaptor,
baterai, atau power supply.
Karena kalau masih ada tegangan, hasilnya bisa salah
bahkan merusak alat ukur.

Langkah 3: Sentuhkan Probe ke Kaki Kapasitor
 Sentuh probe merah dan hitam ke kedua sisi kapasitor:
o Tidak ada polaritas untuk kapasitor SMD (boleh
bolak-balik).
o Gunakan pinset agar lebih stabil.

Langkah 4: Amati Hasil di Multimeter
Mode Buzzer (Continuity)
Tampilan Multimeter Arti Kondisi
Kapasitor
Bunyi “beep” terus / nilai Short (korslet) ❌ Rusak berat
0Ω
Tidak bunyi, tapi jarum Normal (kapasitor ✅ Baik
naik sedikit lalu turun mengisi lalu melepas)
( ELCO ) yang punya
kutub Positif negatif
Tidak bunyi sama sekali, Putus / kering ⚠️ Lemah
nilai tetap 1 / OL atau rusak
( ELCO )
Kapasitor normal akan menampilkan resistansi naik-turun
sebentar, tanda dia sedang “mengisi” lalu “melepaskan” muatan
listrik

Mode Ohm (Ω)
