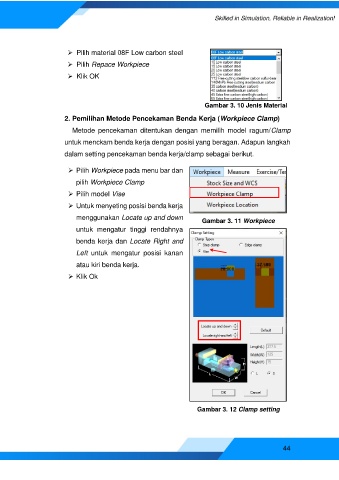

➢ Pilih material 08F Low carbon steel
➢ Pilih Repace Workpiece
➢ Klik OK
Gambar 3. 10 Jenis Material
2. Pemilihan Metode Pencekaman Benda Kerja (Workpiece Clamp)
Metode pencekaman ditentukan dengan memilih model ragum/Clamp
untuk menckam benda kerja dengan posisi yang beragan. Adapun langkah
dalam setting pencekaman benda kerja/clamp sebagai berikut.
➢ Pilih Workpiece pada menu bar dan
pilih Workpiece Clamp
➢ Pilih model Vise
➢ Untuk menyeting posisi benda kerja
menggunakan Locate up and down Gambar 3. 11 Workpiece
untuk mengatur tinggi rendahnya
benda kerja dan Locate Right and
Left untuk mengatur posisi kanan
atau kiri benda kerja.
➢ Klik Ok
Gambar 3. 12 Clamp setting
