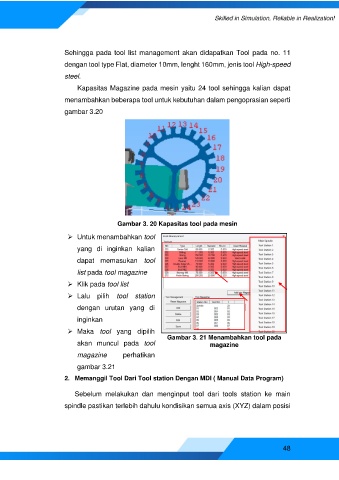

Sehingga pada tool list management akan didapatkan Tool pada no. 11
dengan tool type Flat, diameter 10mm, lenght 160mm, jenis tool High-speed

steel.
Kapasitas Magazine pada mesin yaitu 24 tool sehingga kalian dapat

menambahkan beberapa tool untuk kebutuhan dalam pengoprasian seperti

gambar 3.20

Gambar 3. 20 Kapasitas tool pada mesin

➢ Untuk menambahkan tool

yang di inginkan kalian
dapat memasukan tool

list pada tool magazine

➢ Klik pada tool list
➢ Lalu pilih tool station

dengan urutan yang di
inginkan

➢ Maka tool yang dipilih
Gambar 3. 21 Menambahkan tool pada
akan muncul pada tool magazine

magazine perhatikan

gambar 3.21
2. Memanggil Tool Dari Tool station Dengan MDI ( Manual Data Program)

Sebelum melakukan dan menginput tool dari tools station ke main
spindle pastikan terlebih dahulu kondisikan semua axis (XYZ) dalam posisi
