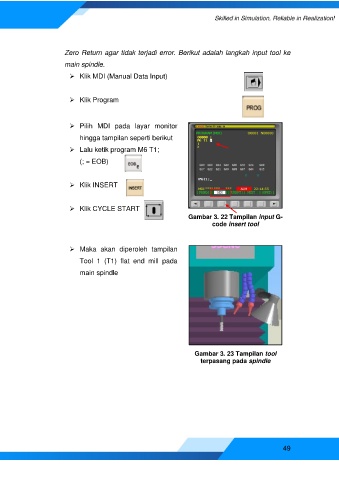

Zero Return agar tidak terjadi error. Berikut adalah langkah input tool ke
main spindle.
➢ Klik MDI (Manual Data Input)
➢ Klik Program
➢ Pilih MDI pada layar monitor
hingga tampilan seperti berikut
➢ Lalu ketik program M6 T1;
(; = EOB)
➢ Klik INSERT
➢ Klik CYCLE START
Gambar 3. 22 Tampilan input G-
code insert tool
➢ Maka akan diperoleh tampilan
Tool 1 (T1) flat end mill pada
main spindle
Gambar 3. 23 Tampilan tool
terpasang pada spindle
