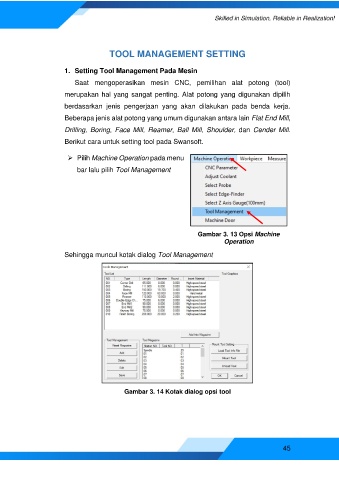

TOOL MANAGEMENT SETTING
1. Setting Tool Management Pada Mesin
Saat mengoperasikan mesin CNC, pemilihan alat potong (tool)
merupakan hal yang sangat penting. Alat potong yang digunakan dipilih
berdasarkan jenis pengerjaan yang akan dilakukan pada benda kerja.
Beberapa jenis alat potong yang umum digunakan antara lain Flat End Mill,
Drilling, Boring, Face Mill, Reamer, Ball Mill, Shoulder, dan Cender Mill.
Berikut cara untuk setting tool pada Swansoft.
➢ Pilih Machine Operation pada menu
bar lalu pilih Tool Management
Gambar 3. 13 Opsi Machine
Operation
Sehingga muncul kotak dialog Tool Management
Gambar 3. 14 Kotak dialog opsi tool
45
