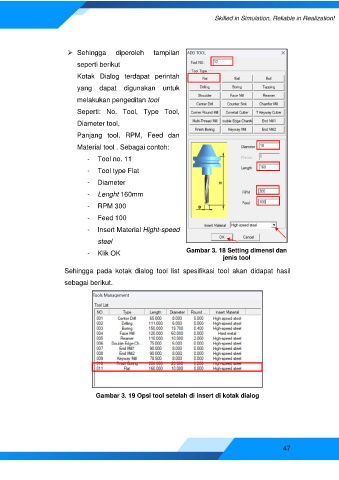

➢  Sehingga      diperoleh    tampilan
                            seperti berikut

                            Kotak  Dialog  terdapat  perintah
                            yang  dapat  digunakan  untuk

                            melakukan pengeditan tool

                            Seperti:  No.  Tool,  Type  Tool,
                            Diameter tool,

                            Panjang  tool,  RPM,  Feed  dan
                            Material tool . Sebagai contoh:

                                -  Tool no. 11

                                -  Tool type Flat
                                -  Diameter

                                -  Lenght 160mm
                                -  RPM 300

                                -  Feed 100

                                -  Insert Material Hight-speed
                                   steel

                                -  Klik OK                        Gambar 3. 18 Setting dimensi dan
                                                                               jenis tool
                        Sehingga  pada  kotak  dialog  tool  list  spesifikasi  tool  akan  didapat  hasil

                        sebagai berikut.






















                                   Gambar 3. 19 Opsi tool setelah di insert di kotak dialog
