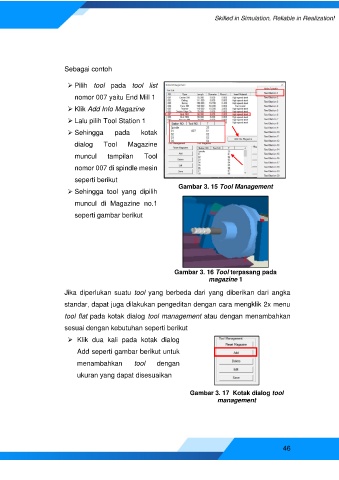

Page 46 - E-Modul Swansoft CNC Simulator
P. 46
Sebagai contoh
➢ Pilih tool pada tool list
nomor 007 yaitu End Mill 1
➢ Klik Add Info Magazine
➢ Lalu pilih Tool Station 1
➢ Sehingga pada kotak
dialog Tool Magazine
muncul tampilan Tool
nomor 007 di spindle mesin
seperti berikut
Gambar 3. 15 Tool Management
➢ Sehingga tool yang dipilih
muncul di Magazine no.1
seperti gambar berikut
Gambar 3. 16 Tool terpasang pada
magazine 1
Jika diperlukan suatu tool yang berbeda dari yang diberikan dari angka
standar, dapat juga dilakukan pengeditan dengan cara mengklik 2x menu
tool flat pada kotak dialog tool management atau dengan menambahkan
sesuai dengan kebutuhan seperti berikut
➢ Klik dua kali pada kotak dialog
Add seperti gambar berikut untuk
menambahkan tool dengan
ukuran yang dapat disesuaikan
Gambar 3. 17 Kotak dialog tool
management
