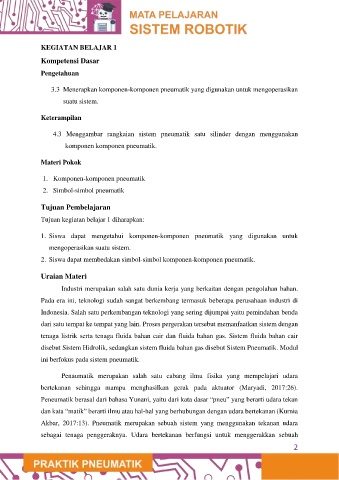

KEGIATAN BELAJAR 1
Kompetensi Dasar

Pengetahuan

3.3 Menerapkan komponen-komponen pneumatik yang digunakan untuk mengoperasikan
suatu sistem.

Keterampilan

4.3 Menggambar rangkaian sistem pneumatik satu silinder dengan menggunakan

komponen komponen pneumatik.

Materi Pokok

1. Komponen-komponen pneumatik

2. Simbol-simbol pneumatik

Tujuan Pembelajaran

Tujuan kegiatan belajar 1 diharapkan:

1. Siswa dapat mengetahui komponen-komponen pneumatik yang digunakan untuk
mengoperasikan suatu sistem.

2. Siswa dapat membedakan simbol-simbol komponen-komponen pneumatik.

Uraian Materi
Industri merupakan salah satu dunia kerja yang berkaitan dengan pengolahan bahan.

Pada era ini, teknologi sudah sangat berkembang termasuk beberapa perusahaan industri di

Indonesia. Salah satu perkembangan teknologi yang sering dijumpai yaitu pemindahan benda
dari satu tempat ke tempat yang lain. Proses pergerakan tersebut memanfaatkan sistem dengan

tenaga listrik serta tenaga fluida bahan cair dan fluida bahan gas. Sistem fluida bahan cair
disebut Sistem Hidrolik, sedangkan sistem fluida bahan gas disebut Sistem Pneumatik. Modul

ini berfokus pada sistem pneumatik.

Penaumatik merupakan salah satu cabang ilmu fisika yang mempelajari udara
bertekanan sehingga mampu menghasilkan gerak pada aktuator (Maryadi, 2017:26).

Peneumatik berasal dari bahasa Yunani, yaitu dari kata dasar “pneu” yang berarti udara tekan
dan kata “matik” berarti ilmu atau hal-hal yang berhubungan dengan udara bertekanan (Kurnia

Akbar, 2017:13). Pneumatik merupakan sebuah sistem yang menggunakan tekanan udara
sebagai tenaga penggeraknya. Udara bertekanan berfungsi untuk menggerakkan sebuah
