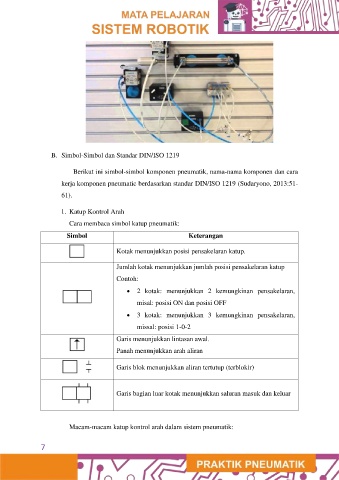

B. Simbol-Simbol dan Standar DIN/ISO 1219

Berikut ini simbol-simbol komponen pneumatik, nama-nama komponen dan cara
kerja komponen pneumatic berdasarkan standar DIN/ISO 1219 (Sudaryono, 2013:51-

61).

1. Katup Kontrol Arah
Cara membaca simbol katup pneumatik:

Simbol Keterangan

Kotak menunjukkan posisi pensakelaran katup.

Jumlah kotak menunjukkan jumlah posisi pensakelaran katup
Contoh:

 2 kotak: menunjukkan 2 kemungkinan pensakelaran,
misal: posisi ON dan posisi OFF

 3 kotak: menunjukkan 3 kemungkinan pensakelaran,

missal: posisi 1-0-2

Garis menunjukkan lintasan awal.
Panah menunjukkan arah aliran

Garis blok menunjukkan aliran tertutup (terblokir)

Garis bagian luar kotak menunjukkan saluran masuk dan keluar

Macam-macam katup kontrol arah dalam sistem pneumatik:
