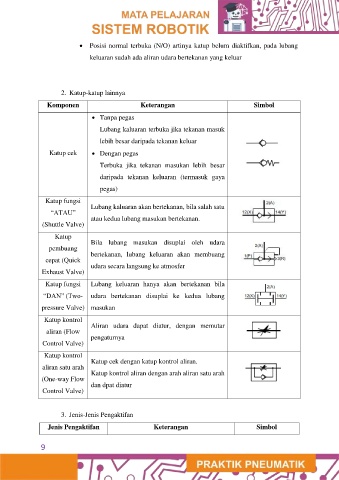

Page 15 - E-MODUL MATA PELAJARAN SISTEM ROBOTIK

 Posisi normal terbuka (N/O) artinya katup belum diaktifkan, pada lubang

keluaran sudah ada aliran udara bertekanan yang keluar

2. Katup-katup lainnya
Komponen Keterangan Simbol

 Tanpa pegas

Lubang kaluaran terbuka jika tekanan masuk
lebih besar daripada tekanan keluar

Katup cek  Dengan pegas
Terbuka jika tekanan masukan lebih besar

daripada tekanan keluaran (termasuk gaya
pegas)

Katup fungsi
Lubang kaluaran akan bertekanan, bila salah satu
“ATAU”
atau kedua lubang masukan bertekanan.
(Shuttle Valve)

Katup
Bila lubang masukan disuplai oleh udara
pembuang
bertekanan, lubang keluaran akan membuang
cepat (Quick
udara secara langsung ke atmosfer
Exhaust Valve)
Katup fungsi Lubang keluaran hanya akan bertekanan bila

“DAN” (Two- udara bertekanan disuplai ke kedua lubang

pressure Valve) masukan
Katup kontrol
Aliran udara dapat diatur, dengan memutar
aliran (Flow
pengaturnya
Control Valve)

Katup kontrol
Katup cek dengan katup kontrol aliran.
aliran satu arah
Katup kontrol aliran dengan arah aliran satu arah
(One-way Flow
dan dpat diatur
Control Valve)

3. Jenis-Jenis Pengaktifan

Jenis Pengaktifan Keterangan Simbol
