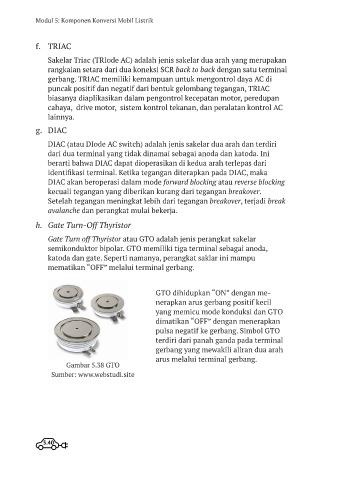

Page 42 - Modul 5

Modul 5: Komponen Konversi Mobil Listrik

f. TRIAC
Sakelar Triac (TRIode AC) adalah jenis sakelar dua arah yang merupakan
rangkaian setara dari dua koneksi SCR back to back dengan satu terminal
gerbang. TRIAC memiliki kemampuan untuk mengontrol daya AC di
puncak positif dan negatif dari bentuk gelombang tegangan, TRIAC
biasanya diaplikasikan dalam pengontrol kecepatan motor, peredupan
cahaya, drive motor, sistem kontrol tekanan, dan peralatan kontrol AC
lainnya.
g. DIAC

DIAC (atau DIode AC switch) adalah jenis sakelar dua arah dan terdiri
dari dua terminal yang tidak dinamai sebagai anoda dan katoda. Ini
berarti bahwa DIAC dapat dioperasikan di kedua arah terlepas dari
identifikasi terminal. Ketika tegangan diterapkan pada DIAC, maka
DIAC akan beroperasi dalam mode forward blocking atau reverse blocking
kecuali tegangan yang diberikan kurang dari tegangan breakover.
Setelah tegangan meningkat lebih dari tegangan breakover, terjadi break
avalanche dan perangkat mulai bekerja.

h. Gate Turn-Off Thyristor
Gate Turn off Thyristor atau GTO adalah jenis perangkat sakelar
semikonduktor bipolar. GTO memiliki tiga terminal sebagai anoda,
katoda dan gate. Seperti namanya, perangkat saklar ini mampu
mematikan “OFF” melalui terminal gerbang.

GTO dihidupkan “ON” dengan me-
nerapkan arus gerbang positif kecil
yang memicu mode konduksi dan GTO
dimatikan “OFF” dengan menerapkan
pulsa negatif ke gerbang. Simbol GTO
terdiri dari panah ganda pada terminal
gerbang yang mewakili aliran dua arah
arus melalui terminal gerbang.
Gambar 5.38 GTO
Sumber: www.webstudi.site
