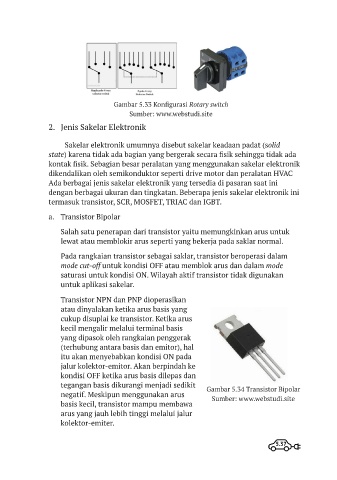

Gambar 5.33 Konfigurasi Rotary switch
Sumber: www.webstudi.site
2. Jenis Sakelar Elektronik
Sakelar elektronik umumnya disebut sakelar keadaan padat (solid
state) karena tidak ada bagian yang bergerak secara fisik sehingga tidak ada
kontak fisik. Sebagian besar peralatan yang menggunakan sakelar elektronik
dikendalikan oleh semikonduktor seperti drive motor dan peralatan HVAC
Ada berbagai jenis sakelar elektronik yang tersedia di pasaran saat ini
dengan berbagai ukuran dan tingkatan. Beberapa jenis sakelar elektronik ini
termasuk transistor, SCR, MOSFET, TRIAC dan IGBT.
a. Transistor Bipolar
Salah satu penerapan dari transistor yaitu memungkinkan arus untuk
lewat atau memblokir arus seperti yang bekerja pada saklar normal.
Pada rangkaian transistor sebagai saklar, transistor beroperasi dalam
mode cut-off untuk kondisi OFF atau memblok arus dan dalam mode
saturasi untuk kondisi ON. Wilayah aktif transistor tidak digunakan
untuk aplikasi sakelar.
Transistor NPN dan PNP dioperasikan
atau dinyalakan ketika arus basis yang
cukup disuplai ke transistor. Ketika arus
kecil mengalir melalui terminal basis
yang dipasok oleh rangkaian penggerak
(terhubung antara basis dan emitor), hal
itu akan menyebabkan kondisi ON pada
jalur kolektor-emitor. Akan berpindah ke
kondisi OFF ketika arus basis dilepas dan
tegangan basis dikurangi menjadi sedikit Gambar 5.34 Transistor Bipolar
negatif. Meskipun menggunakan arus Sumber: www.webstudi.site
basis kecil, transistor mampu membawa
arus yang jauh lebih tinggi melalui jalur
kolektor-emiter.
