Modul 5: Komponen Konversi Mobil Listrik

e. Push button Switch

Merupakan jenis sakelar kontak sesaat yang menghubungkan hubungan
arus selama ditekan dan sebaliknya. Tombol saklar akan kembali pada
posisi normal ketika tombol dilepaskan

Terdapat mekanisme pegas internal untuk mengoperasikan dua
keadaan sakelar (ditekan dan dilepaskan). Sakelar ini terdiri dari kontak
stasioner/diam dan bergerak, dimana kontak stasioner terhubung secara
seri dengan sirkuit yang akan diaktifkan sementara kontak bergerak
terpasang dengan tombol push.

Tombol-tombol push secara umum diklasifikasikan ke dalam normally
open, normally closed dan tombol tekan kerja ganda seperti yang
ditunjukkan pada gambar di atas. Tombol tekan kerja ganda umumnya
digunakan untuk mengendalikan dua rangkaian listrik

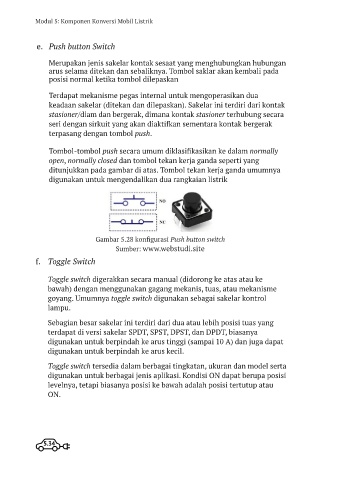

Gambar 5.28 konfigurasi Push button switch
Sumber: www.webstudi.site
f. Toggle Switch

Toggle switch digerakkan secara manual (didorong ke atas atau ke
bawah) dengan menggunakan gagang mekanis, tuas, atau mekanisme
goyang. Umumnya toggle switch digunakan sebagai sakelar kontrol
lampu.

Sebagian besar sakelar ini terdiri dari dua atau lebih posisi tuas yang
terdapat di versi sakelar SPDT, SPST, DPST, dan DPDT, biasanya
digunakan untuk berpindah ke arus tinggi (sampai 10 A) dan juga dapat
digunakan untuk berpindah ke arus kecil.

Toggle switch tersedia dalam berbagai tingkatan, ukuran dan model serta
digunakan untuk berbagai jenis aplikasi. Kondisi ON dapat berupa posisi
levelnya, tetapi biasanya posisi ke bawah adalah posisi tertutup atau
ON.
