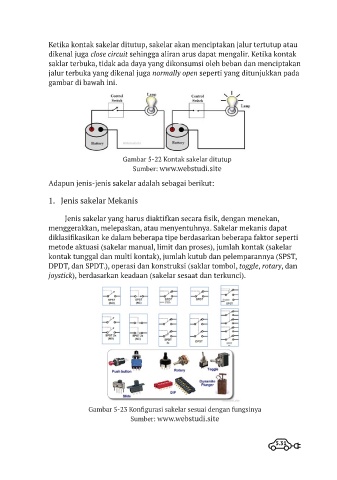

Ketika kontak sakelar ditutup, sakelar akan menciptakan jalur tertutup atau
dikenal juga close circuit sehingga aliran arus dapat mengalir. Ketika kontak
saklar terbuka, tidak ada daya yang dikonsumsi oleh beban dan menciptakan
jalur terbuka yang dikenal juga normally open seperti yang ditunjukkan pada
gambar di bawah ini.
Gambar 5-22 Kontak sakelar ditutup
Sumber: www.webstudi.site
Adapun jenis-jenis sakelar adalah sebagai berikut:
1. Jenis sakelar Mekanis
Jenis sakelar yang harus diaktifkan secara fisik, dengan menekan,
menggerakkan, melepaskan, atau menyentuhnya. Sakelar mekanis dapat
diklasifikasikan ke dalam beberapa tipe berdasarkan beberapa faktor seperti
metode aktuasi (sakelar manual, limit dan proses), jumlah kontak (sakelar
kontak tunggal dan multi kontak), jumlah kutub dan pelemparannya (SPST,
DPDT, dan SPDT.), operasi dan konstruksi (saklar tombol, toggle, rotary, dan
joystick), berdasarkan keadaan (sakelar sesaat dan terkunci).
Gambar 5-23 Konfigurasi sakelar sesuai dengan fungsinya
Sumber: www.webstudi.site
