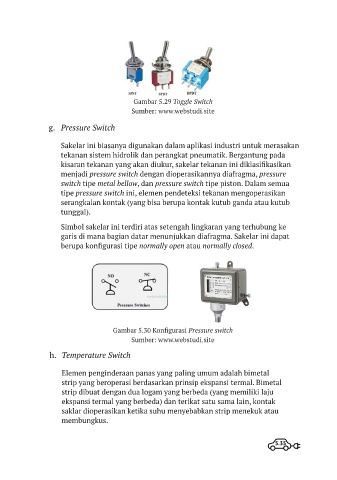

Gambar 5.29 Toggle Switch
Sumber: www.webstudi.site
g. Pressure Switch
Sakelar ini biasanya digunakan dalam aplikasi industri untuk merasakan
tekanan sistem hidrolik dan perangkat pneumatik. Bergantung pada
kisaran tekanan yang akan diukur, sakelar tekanan ini diklasifikasikan
menjadi pressure switch dengan dioperasikannya diafragma, pressure
switch tipe metal bellow, dan pressure switch tipe piston. Dalam semua
tipe pressure switch ini, elemen pendeteksi tekanan mengoperasikan
serangkaian kontak (yang bisa berupa kontak kutub ganda atau kutub
tunggal).
Simbol sakelar ini terdiri atas setengah lingkaran yang terhubung ke
garis di mana bagian datar menunjukkan diafragma. Sakelar ini dapat
berupa konfigurasi tipe normally open atau normally closed.
Gambar 5.30 Konfigurasi Pressure switch
Sumber: www.webstudi.site
h. Temperature Switch
Elemen penginderaan panas yang paling umum adalah bimetal
strip yang beroperasi berdasarkan prinsip ekspansi termal. Bimetal
strip dibuat dengan dua logam yang berbeda (yang memiliki laju
ekspansi termal yang berbeda) dan terikat satu sama lain, kontak
saklar dioperasikan ketika suhu menyebabkan strip menekuk atau
membungkus.
