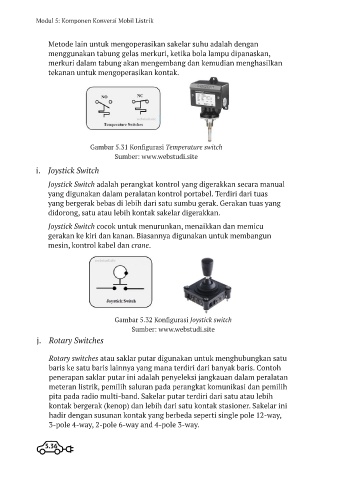

Modul 5: Komponen Konversi Mobil Listrik
Metode lain untuk mengoperasikan sakelar suhu adalah dengan
menggunakan tabung gelas merkuri, ketika bola lampu dipanaskan,
merkuri dalam tabung akan mengembang dan kemudian menghasilkan
tekanan untuk mengoperasikan kontak.
Gambar 5.31 Konfigurasi Temperature switch
Sumber: www.webstudi.site
i. Joystick Switch
Joystick Switch adalah perangkat kontrol yang digerakkan secara manual
yang digunakan dalam peralatan kontrol portabel. Terdiri dari tuas
yang bergerak bebas di lebih dari satu sumbu gerak. Gerakan tuas yang
didorong, satu atau lebih kontak sakelar digerakkan.
Joystick Switch cocok untuk menurunkan, menaikkan dan memicu
gerakan ke kiri dan kanan. Biasannya digunakan untuk membangun
mesin, kontrol kabel dan crane.
Gambar 5.32 Konfigurasi Joystick switch
Sumber: www.webstudi.site
j. Rotary Switches
Rotary switches atau saklar putar digunakan untuk menghubungkan satu
baris ke satu baris lainnya yang mana terdiri dari banyak baris. Contoh
penerapan saklar putar ini adalah penyeleksi jangkauan dalam peralatan
meteran listrik, pemilih saluran pada perangkat komunikasi dan pemilih
pita pada radio multi-band. Sakelar putar terdiri dari satu atau lebih
kontak bergerak (kenop) dan lebih dari satu kontak stasioner. Sakelar ini
hadir dengan susunan kontak yang berbeda seperti single pole 12-way,
3-pole 4-way, 2-pole 6-way and 4-pole 3-way.
