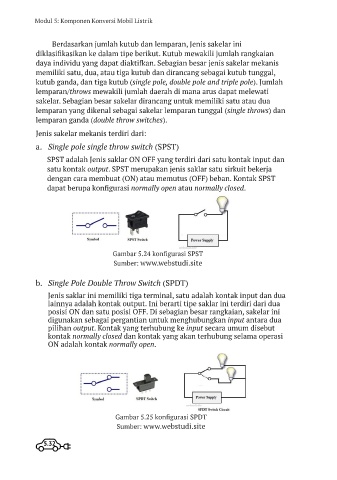

Modul 5: Komponen Konversi Mobil Listrik
Berdasarkan jumlah kutub dan lemparan, Jenis sakelar ini
diklasifikasikan ke dalam tipe berikut. Kutub mewakili jumlah rangkaian
daya individu yang dapat diaktifkan. Sebagian besar jenis sakelar mekanis
memiliki satu, dua, atau tiga kutub dan dirancang sebagai kutub tunggal,
kutub ganda, dan tiga kutub (single pole, double pole and triple pole). Jumlah
lemparan/throws mewakili jumlah daerah di mana arus dapat melewati
sakelar. Sebagian besar sakelar dirancang untuk memiliki satu atau dua
lemparan yang dikenal sebagai sakelar lemparan tunggal (single throws) dan
lemparan ganda (double throw switches).
Jenis sakelar mekanis terdiri dari:
a. Single pole single throw switch (SPST)
SPST adalah Jenis saklar ON OFF yang terdiri dari satu kontak input dan
satu kontak output. SPST merupakan jenis saklar satu sirkuit bekerja
dengan cara membuat (ON) atau memutus (OFF) beban. Kontak SPST
dapat berupa konfigurasi normally open atau normally closed.
Gambar 5.24 konfigurasi SPST
Sumber: www.webstudi.site
b. Single Pole Double Throw Switch (SPDT)
Jenis saklar ini memiliki tiga terminal, satu adalah kontak input dan dua
lainnya adalah kontak output. Ini berarti tipe saklar ini terdiri dari dua
posisi ON dan satu posisi OFF. Di sebagian besar rangkaian, sakelar ini
digunakan sebagai pergantian untuk menghubungkan input antara dua
pilihan output. Kontak yang terhubung ke input secara umum disebut
kontak normally closed dan kontak yang akan terhubung selama operasi
ON adalah kontak normally open.
Gambar 5.25 konfigurasi SPDT
Sumber: www.webstudi.site
