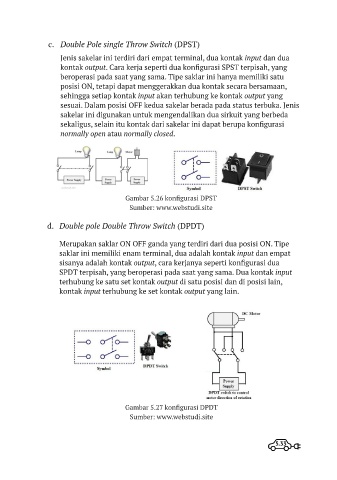

c. Double Pole single Throw Switch (DPST)

Jenis sakelar ini terdiri dari empat terminal, dua kontak input dan dua
kontak output. Cara kerja seperti dua konfigurasi SPST terpisah, yang
beroperasi pada saat yang sama. Tipe saklar ini hanya memiliki satu
posisi ON, tetapi dapat menggerakkan dua kontak secara bersamaan,
sehingga setiap kontak input akan terhubung ke kontak output yang
sesuai. Dalam posisi OFF kedua sakelar berada pada status terbuka. Jenis
sakelar ini digunakan untuk mengendalikan dua sirkuit yang berbeda
sekaligus, selain itu kontak dari sakelar ini dapat berupa konfigurasi
normally open atau normally closed.

Gambar 5.26 konfigurasi DPST
Sumber: www.webstudi.site

d. Double pole Double Throw Switch (DPDT)

Merupakan saklar ON OFF ganda yang terdiri dari dua posisi ON. Tipe
saklar ini memiliki enam terminal, dua adalah kontak input dan empat
sisanya adalah kontak output, cara kerjanya seperti konfigurasi dua
SPDT terpisah, yang beroperasi pada saat yang sama. Dua kontak input
terhubung ke satu set kontak output di satu posisi dan di posisi lain,
kontak input terhubung ke set kontak output yang lain.

Gambar 5.27 konfigurasi DPDT
Sumber: www.webstudi.site
