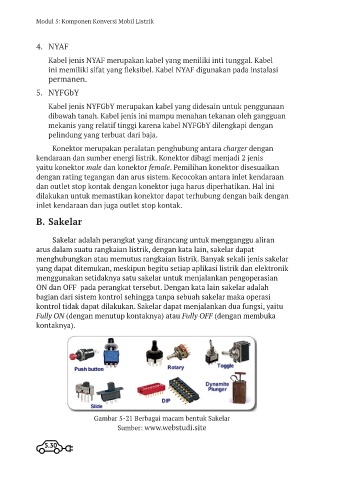

Modul 5: Komponen Konversi Mobil Listrik

4. NYAF
Kabel jenis NYAF merupakan kabel yang meniliki inti tunggal. Kabel
ini memiliki sifat yang fleksibel. Kabel NYAF digunakan pada instalasi
permanen.
5. NYFGbY

Kabel jenis NYFGbY merupakan kabel yang didesain untuk penggunaan
dibawah tanah. Kabel jenis ini mampu menahan tekanan oleh gangguan
mekanis yang relatif tinggi karena kabel NYFGbY dilengkapi dengan
pelindung yang terbuat dari baja.
Konektor merupakan peralatan penghubung antara charger dengan
kendaraan dan sumber energi listrik. Konektor dibagi menjadi 2 jenis
yaitu konektor male dan konektor female. Pemilihan konektor disesuaikan
dengan rating tegangan dan arus sistem. Kecocokan antara inlet kendaraan
dan outlet stop kontak dengan konektor juga harus diperhatikan. Hal ini
dilakukan untuk memastikan konektor dapat terhubung dengan baik dengan
inlet kendaraan dan juga outlet stop kontak.

B. Sakelar

Sakelar adalah perangkat yang dirancang untuk mengganggu aliran
arus dalam suatu rangkaian listrik, dengan kata lain, sakelar dapat
menghubungkan atau memutus rangkaian listrik. Banyak sekali jenis sakelar
yang dapat ditemukan, meskipun begitu setiap aplikasi listrik dan elektronik
menggunakan setidaknya satu sakelar untuk menjalankan pengoperasian
ON dan OFF pada perangkat tersebut. Dengan kata lain sakelar adalah
bagian dari sistem kontrol sehingga tanpa sebuah sakelar maka operasi
kontrol tidak dapat dilakukan. Sakelar dapat menjalankan dua fungsi, yaitu
Fully ON (dengan menutup kontaknya) atau Fully OFF (dengan membuka
kontaknya).

Gambar 5-21 Berbagai macam bentuk Sakelar
Sumber: www.webstudi.site
