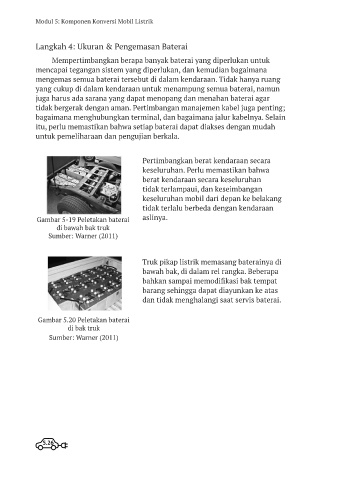

Page 28 - Modul 5

Modul 5: Komponen Konversi Mobil Listrik

Langkah 4: Ukuran & Pengemasan Baterai
Mempertimbangkan berapa banyak baterai yang diperlukan untuk
mencapai tegangan sistem yang diperlukan, dan kemudian bagaimana
mengemas semua baterai tersebut di dalam kendaraan. Tidak hanya ruang
yang cukup di dalam kendaraan untuk menampung semua baterai, namun
juga harus ada sarana yang dapat menopang dan menahan baterai agar
tidak bergerak dengan aman. Pertimbangan manajemen kabel juga penting;
bagaimana menghubungkan terminal, dan bagaimana jalur kabelnya. Selain
itu, perlu memastikan bahwa setiap baterai dapat diakses dengan mudah
untuk pemeliharaan dan pengujian berkala.

Pertimbangkan berat kendaraan secara
keseluruhan. Perlu memastikan bahwa
berat kendaraan secara keseluruhan
tidak terlampaui, dan keseimbangan
keseluruhan mobil dari depan ke belakang
tidak terlalu berbeda dengan kendaraan
Gambar 5-19 Peletakan baterai aslinya.
di bawah bak truk
Sumber: Warner (2011)

Truk pikap listrik memasang baterainya di
bawah bak, di dalam rel rangka. Beberapa
bahkan sampai memodifikasi bak tempat
barang sehingga dapat diayunkan ke atas
dan tidak menghalangi saat servis baterai.

Gambar 5.20 Peletakan baterai
di bak truk
Sumber: Warner (2011)
