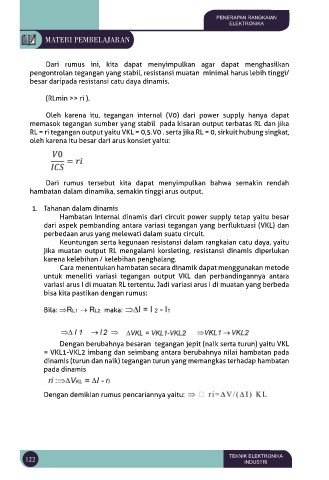

Dari rumus ini, kita dapat menyimpulkan agar dapat menghasilkan
pengontrolan tegangan yang stabil, resistansi muatan minimal harus lebih tinggi/
besar daripada resistansi catu daya dinamis.

(RLmin >> ri ).

Oleh karena itu, tegangan internal (V0) dari power supply hanya dapat
memasok tegangan sumber yang stabil pada kisaran output terbatas RL dan jika
RL = ri tegangan output yaitu VKL = 0,5.V0 . serta jika RL = 0, sirkuit hubung singkat,
oleh karena itu besar dari arus konslet yaitu:

Dari rumus tersebut kita dapat menyimpulkan bahwa semakin rendah
hambatan dalam dinamika, semakin tinggi arus output.

1. Tahanan dalam dinamis
Hambatan internal dinamis dari circuit power supply tetap yaitu besar
dari aspek pembanding antara variasi tegangan yang berfluktuasi (VKL) dan
perbedaan arus yang melewati dalam suatu circuit.
Keuntungan serta kegunaan resistansi dalam rangkaian catu daya, yaitu
jika muatan output RL mengalami korsleting, resistansi dinamis diperlukan
karena kelebihan / kelebihan penghalang.
Cara menentukan hambatan secara dinamik dapat menggunakan metode
untuk meneliti variasi tegangan output VKL dan perbandingannya antara
variasi arus I di muatan RL tertentu. Jadi variasi arus I di muatan yang berbeda
bisa kita pastikan dengan rumus:

Bila: maka:

Dengan berubahnya besaran tegangan jepit (naik serta turun) yaitu VKL
= VKL1-VKL2 imbang dan seimbang antara berubahnya nilai hambatan pada
dinamis (turun dan naik) tegangan turun yang memangkas terhadap hambatan
pada dinamis

Dengan demikian rumus pencariannya yaitu:
