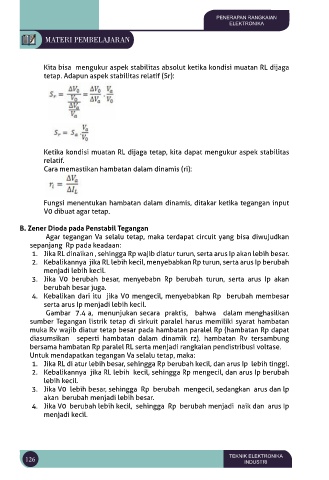

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN
Kita bisa mengukur aspek stabilitas absolut ketika kondisi muatan RL dijaga
tetap. Adapun aspek stabilitas relatif (Sr):
Ketika kondisi muatan RL dijaga tetap, kita dapat mengukur aspek stabilitas
relatif.
Cara memastikan hambatan dalam dinamis (ri):
Fungsi menentukan hambatan dalam dinamis, ditakar ketika tegangan input
V0 dibuat agar tetap.
B. Zener Dioda pada Penstabil Tegangan
Agar tegangan Va selalu tetap, maka terdapat circuit yang bisa diwujudkan
sepanjang Rp pada keadaan:
1. Jika RL dinaikan , sehingga Rp wajib diatur turun, serta arus Ip akan lebih besar.
2. Kebalikannya jika RL lebih kecil, menyebabkan Rp turun, serta arus Ip berubah
menjadi lebih kecil.
3. Jika V0 berubah besar, menyebabn Rp berubah turun, serta arus Ip akan
berubah besar juga.
4. Kebalikan dari itu jika V0 mengecil, menyebabkan Rp berubah membesar
serta arus Ip menjadi lebih kecil.
Gambar 7.4 a, menunjukan secara praktis, bahwa dalam menghasilkan
sumber Tegangan listrik tetap di sirkuit paralel harus memiliki syarat hambatan
muka Rv wajib diatur tetap besar pada hambatan paralel Rp (hambatan Rp dapat
diasumsikan seperti hambatan dalam dinamik rz). hambatan Rv tersambung
bersama hambatan Rp paralel RL serta menjadi rangkaian pendistribusi voltase.
Untuk mendapatkan tegangan Va selalu tetap, maka:
1. Jika RL di atur lebih besar, sehingga Rp berubah kecil, dan arus Ip lebih tinggi.
2. Kebalikannya jika RL lebih kecil, sehingga Rp mengecil, dan arus Ip berubah
lebih kecil.
3. Jika V0 lebih besar, sehingga Rp berubah mengecil, sedangkan arus dan lp
akan berubah menjadi lebih besar.
4. Jika V0 berubah lebih kecil, sehingga Rp berubah menjadi naik dan arus Ip
menjadi kecil.
