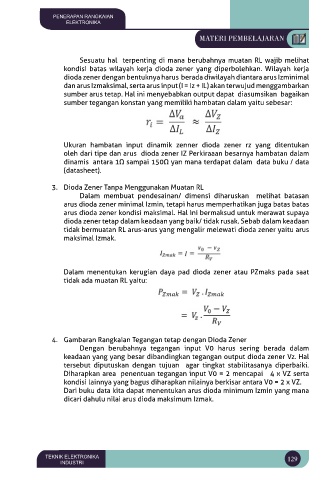

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Sesuatu hal terpenting di mana berubahnya muatan RL wajib melihat
kondisi batas wilayah kerja dioda zener yang diperbolehkan. Wilayah kerja
dioda zener dengan bentuknya harus berada diwilayah diantara arus Izminimal
dan arus Izmaksimal, serta arus input (I = Iz + IL) akan terwujud menggambarkan
sumber arus tetap. Hal ini menyebabkan output dapat diasumsikan bagaikan
sumber tegangan konstan yang memiliki hambatan dalam yaitu sebesar:

Ukuran hambatan input dinamik zenner dioda zener rz yang ditentukan
oleh dari tipe dan arus dioda zener IZ Perkiraaan besarnya hambatan dalam
dinamis antara 1Ω sampai 150Ω yan mana terdapat dalam data buku / data
(datasheet).

3. Dioda Zener Tanpa Menggunakan Muatan RL
Dalam membuat pendesainan/ dimensi diharuskan melihat batasan
arus dioda zener minimal Izmin, tetapi harus memperhatikan juga batas batas
arus dioda zener kondisi maksimal. Hal ini bermaksud untuk merawat supaya
dioda zener tetap dalam keadaan yang baik/ tidak rusak. Sebab dalam keadaan
tidak bermuatan RL arus-arus yang mengalir melewati dioda zener yaitu arus
maksimal Izmak.

Dalam menentukan kerugian daya pad dioda zener atau PZmaks pada saat
tidak ada muatan RL yaitu:

4. Gambaran Rangkaian Tegangan tetap dengan Dioda Zener
Dengan berubahnya tegangan input V0 harus sering berada dalam
keadaan yang yang besar dibandingkan tegangan output dioda zener Vz. Hal
tersebut diputuskan dengan tujuan agar tingkat stabilitasanya diperbaiki.
Diharapkan area penentuan tegangan input V0 = 2 mencapai 4 x VZ serta
kondisi lainnya yang bagus diharapkan nilainya berkisar antara V0 = 2 x VZ.
Dari buku data kita dapat menentukan arus dioda minimum Izmin yang mana
dicari dahulu nilai arus dioda maksimum Izmak.
