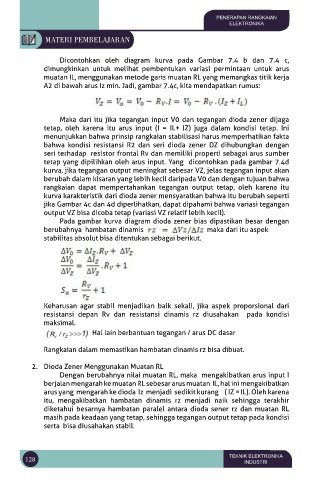

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

Dicontohkan oleh diagram kurva pada Gambar 7.4 b dan 7.4 c,
dimungkinkan untuk melihat pembentukan variasi permintaan untuk arus
muatan IL, menggunakan metode garis muatan RL yang memangkas titik kerja
A2 di bawah arus Iz min. Jadi, gambar 7.4c, kita mendapatkan rumus:

Maka dari itu jika tegangan input V0 dan tegangan dioda zener dijaga
tetap, oleh karena itu arus input (I = IL+ IZ) juga dalam kondisi tetap. Ini
menunjukkan bahwa prinsip rangkaian stabilisasi harus memperhatikan fakta
bahwa kondisi resistansi R2 dan seri dioda zener DZ dihubungkan dengan
seri terhadap resistor frontal Rv dan memiliki properti sebagai arus sumber
tetap yang dipilihkan oleh arus input. Yang dicontohkan pada gambar 7.4d
kurva, jika tegangan output meningkat sebesar VZ, jelas tegangan input akan
berubah dalam kisaran yang lebih kecil daripada V0 dan dengan tujuan bahwa
rangkaian dapat mempertahankan tegangan output tetap, oleh karena itu
kurva karakteristik dari dioda zener mensyaratkan bahwa itu berubah seperti
jika Gambar 4c dan 4d diperlihatkan, dapat dipahami bahwa variasi tegangan
output VZ bisa dicoba tetap (variasi VZ relatif lebih kecil).
Pada gambar kurva diagram dioda zener bias dipastikan besar dengan
berubahnya hambatan dinamis maka dari itu aspek
stabilitas absolut bisa ditentukan sebagai berikut.

Keharusan agar stabil menjadikan baik sekali, jika aspek proporsional dari
resistansi depan Rv dan resistansi dinamis rz diusahakan pada kondisi
maksimal.
Hal lain berbantuan tegangan / arus DC dasar

Rangkaian dalam memastikan hambatan dinamis rz bisa dibuat.

2. Dioda Zener Menggunakan Muatan RL
Dengan berubahnya nilai muatan RL, maka mengakibatkan arus input I
berjalan mengarah ke muatan RL sebesar arus muatan IL, hal ini mengakibatkan
arus yang mengarah ke dioda Iz menjadi sedikit kurang ( IZ = IL). Oleh karena
itu, mengakibatkan hambatan dinamis rz menjadi naik sehingga terakhir
diketahui besarnya hambatan paralel antara dioda sener rz dan muatan RL
masih pada keadaan yang tetap, sehingga tegangan output tetap pada kondisi
serta bisa diusahakan stabil.
