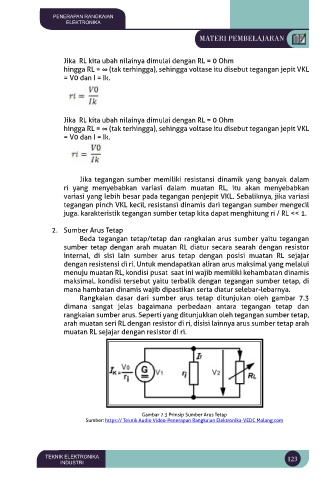

Page 138 - 156-PENERAPAN_RANGKAIAN_ELEKTRONIKA

PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Jika RL kita ubah nilainya dimulai dengan RL = 0 Ohm
hingga RL = ∞ (tak terhingga), sehingga voltase itu disebut tegangan jepit VKL
= V0 dan I = Ik.

Jika RL kita ubah nilainya dimulai dengan RL = 0 Ohm
hingga RL = ∞ (tak terhingga), sehingga voltase itu disebut tegangan jepit VKL
= V0 dan I = Ik.

Jika tegangan sumber memiliki resistansi dinamik yang banyak dalam
ri yang menyebabkan variasi dalam muatan RL, itu akan menyebabkan
variasi yang lebih besar pada tegangan penjepit VKL. Sebaliknya, jika variasi
tegangan pinch VKL kecil, resistansi dinamis dari tegangan sumber mengecil
juga. karakteristik tegangan sumber tetap kita dapat menghitung ri / RL << 1.

2. Sumber Arus Tetap
Beda tegangan tetap/tetap dan rangkaian arus sumber yaitu tegangan
sumber tetap dengan arah muatan RL diatur secara searah dengan resistor
internal, di sisi lain sumber arus tetap dengan posisi muatan RL sejajar
dengan resistensi di ri. Untuk mendapatkan aliran arus maksimal yang melalui
menuju muatan RL, kondisi pusat saat ini wajib memiliki kehambatan dinamis
maksimal. kondisi tersebut yaitu terbalik dengan tegangan sumber tetap, di
mana hambatan dinamis wajib dipastikan serta diatur selebar-lebarnya.
Rangkaian dasar dari sumber arus tetap ditunjukan oleh gambar 7.3
dimana sangat jelas bagaimana perbedaan antara tegangan tetap dan
rangkaian sumber arus. Seperti yang ditunjukkan oleh tegangan sumber tetap,
arah muatan seri RL dengan resistor di ri, disisi lainnya arus sumber tetap arah
muatan RL sejajar dengan resistor di ri.

Gambar 7.3 Prinsip Sumber Arus Tetap
Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com
