PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Dasar menstabilkannya agar bisa berjalan sesuai dengan benar, jika tegangan
input V0 dibuat agar lebih disbanding tegangan output Va (V0 va). Batas ukuran
yang diizinkan yaitu: V0 = (dari 2 hingga 4.Va).
1. Dioda Zener pada Penstabil Tegangan paralel

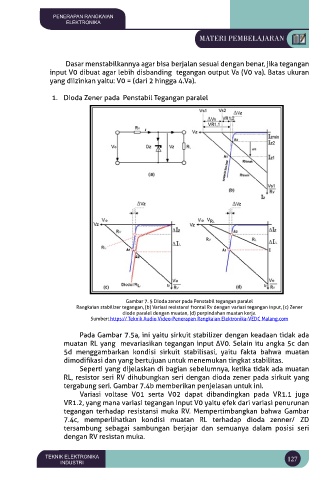

Gambar 7. 5 Dioda zener pada Penstabil tegangan paralel
Rangkaian stabilizer tegangan, (b) Variasi resistansi frontal Rv dengan variasi tegangan input, (c) Zener
diode paralel dengan muatan, (d) perpindahan muatan kerja.
Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com
Pada Gambar 7.5a, ini yaitu sirkuit stabilizer dengan keadaan tidak ada
muatan RL yang mevariasikan tegangan input ∆V0. Selain itu angka 5c dan
5d menggambarkan kondisi sirkuit stabilisasi, yaitu fakta bahwa muatan
dimodifikasi dan yang bertujuan untuk menemukan tingkat stabilitas.
Seperti yang dijelaskan di bagian sebelumnya, ketika tidak ada muatan
RL, resistor seri RV dihubungkan seri dengan dioda zener pada sirkuit yang
tergabung seri. Gambar 7.4b memberikan penjelasan untuk ini.
Variasi voltase V01 serta V02 dapat dibandingkan pada VR1.1 juga
VR1.2, yang mana variasi tegangan input V0 yaitu efek dari variasi penurunan
tegangan terhadap resistansi muka RV. Mempertimbangkan bahwa Gambar
7.4c, memperlihatkan kondisi muatan RL terhadap dioda zenner/ ZD
tersambung sebagai sambungan berjajar dan semuanya dalam posisi seri
dengan RV resistan muka.
