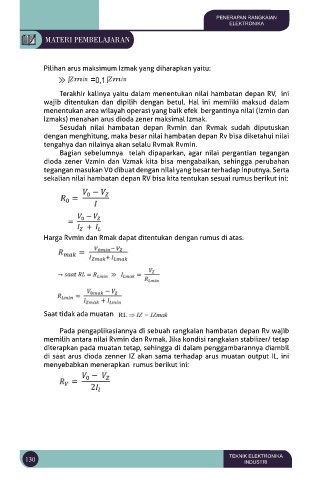

PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

Pilihan arus maksimum Izmak yang diharapkan yaitu:

Terakhir kalinya yaitu dalam menentukan nilai hambatan depan RV, ini
wajib ditentukan dan dipilih dengan betul. Hal ini memiiki maksud dalam
menentukan area wilayah operasi yang baik efek bergantinya nilai (Izmin dan
Izmaks) menahan arus dioda zener maksimal Izmak.
Sesudah nilai hambatan depan Rvmin dan Rvmak sudah diputuskan
dengan menghitung, maka besar nilai hambatan depan Rv bisa diketahui nilai
tengahya dan nilainya akan selalu Rvmak Rvmin.
Bagian sebelumnya telah dipaparkan, agar nilai pergantian tegangan
dioda zener Vzmin dan Vzmak kita bisa mengabaikan, sehingga perubahan
tegangan masukan V0 dibuat dengan nilai yang besar terhadap inputnya. Serta
sekalian nilai hambatan depan RV bisa kita tentukan sesuai rumus berikut ini:

Harga Rvmin dan Rmak dapat ditentukan dengan rumus di atas.

Saat tidak ada muatan

Pada pengaplikasiannya di sebuah rangkaian hambatan depan Rv wajib
memilih antara nilai Rvmin dan Rvmak. Jika kondisi rangkaian stabiizer/ tetap
diterapkan pada muatan tetap, sehingga di dalam penggambarannya diambil
di saat arus dioda zenner IZ akan sama terhadap arus muatan output IL, ini
menyebabkan menerapkan rumus berikut ini:
