MATERI PEMBELAJARAN
5. Aspek stabilitas absolut / Sa
Tegangan masukan V0 yang berubah nilainya diatur tidak lebih dari ±
1Volt, sehingga pergantian tegangan zener VZ bisa dicari dengan rumus:
(kesalahan tegangan yang diakibatkan perubahan tegangan masukan).
Telah dijelaskan pada bagian atas, untuk menjaga perubahan tegangan
zener ∆Vz tetap kecil, maka efek keseimbangan absolut kita atur dengan
nilai semaksimal mungkin. Nilai rugi dari catu daya ini: sesuai dengan
perhitungan, yang mana jika rangkaian penstabil tegangan dipakai untuk
sebuah pensuplaian dengan perubahan muatan RL dengan nilai besar, hal ini
mengakibatkan pergantian niai tegangan zener ∆VZ yang nilainya 94,4mV.
Circuit stabilzer tegangan zener dioda dapat dianalisa.

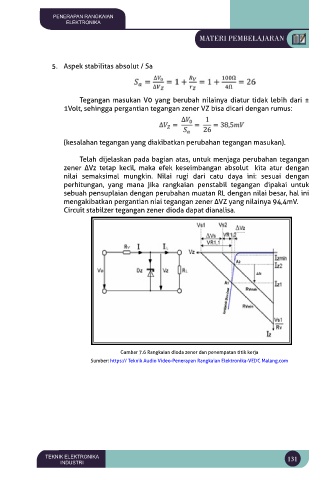

Gambar 7.6 Rangkaian dioda zener dan penempatan titik kerja
Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com
