PENERAPAN RANGKAIAN
ELEKTRONIKA

MATERI PEMBELAJARAN

tegangan masing-masing dioda zener sebagian besar distandarisasi dengan
pengurutan E-24, yang secara khusus digunakan pada dioda zener yaitu 2,4
V; 2.7V; 3.0V; 3.3V; 3,6 V, serta informasi lainnya tentang area kerja tegangan
dioda zener yang diperbolehkan. Adapun zener dioda memiliki kwalitas bagus
dengan rentang 1% dan 10%.
Bebarapa metode lainnya gunanmenterjemahkan dalam membedakan
ataupun membuat kelompok tegangan dioda serta toleransi dioda zener
sesuai dengan alphabet maka dapat kita tulis di dalamnya:

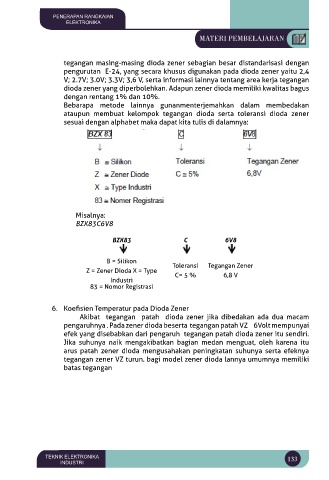

Misalnya:
BZX83C6V8

BZX83 C 6V8

B = Silikon
Z = Zener Dioda X = Type Toleransi Tegangan Zener
6,8 V
C= 5 %
Industri
83 = Nomor Registrasi

6. Koefisien Temperatur pada Dioda Zener
Akibat tegangan patah dioda zener jika dibedakan ada dua macam
pengaruhnya . Pada zener dioda beserta tegangan patah VZ → 6Volt mempunyai
efek yang disebabkan dari pengaruh tegangan patah dioda zener itu sendiri.
Jika suhunya naik mengakibatkan bagian medan menguat, oleh karena itu
arus patah zener dioda mengusahakan peningkatan suhunya serta efeknya
tegangan zener VZ turun. bagi model zener dioda lannya umumnya memiliki
batas tegangan
