PENERAPAN RANGKAIAN
ELEKTRONIKA
MATERI PEMBELAJARAN

Adapun contoh rangkaian disajikan oleh gambar 7.10 yang menggambarkan
perubahan pada circuit sebelumnya pada gambar 7.9, yang mana tegangan
emitor dan basis VEB pada transistor TR2 sangat menentukan tegangan
output V2 dan tegnagan referensi dioda zener. Untuk jenis lainnya
diterapkan pada daya yang relatif besar hingga 30 W karya seri ini.

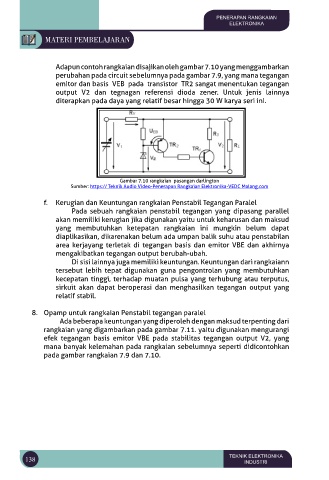

Gambar 7.10 rangkaian pasangan darlington
Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com
f. Kerugian dan Keuntungan rangkaian Penstabil Tegangan Paralel
Pada sebuah rangkaian penstabil tegangan yang dipasang parallel
akan memiliki kerugian jika digunakan yaitu untuk keharusan dan maksud
yang membutuhkan ketepatan rangkaian ini mungkin belum dapat
diaplikasikan, dikarenakan belum ada umpan balik suhu atau penstabilan
area kerjayang terletak di tegangan basis dan emitor VBE dan akhirnya
mengakibatkan tegangan output berubah-ubah.
Di sisi lainnya juga memiliki keuntungan. Keuntungan dari rangkaiann
tersebut lebih tepat digunakan guna pengontrolan yang membutuhkan
kecepatan tinggi, terhadap muatan pulsa yang terhubung atau terputus,
sirkuit akan dapat beroperasi dan menghasilkan tegangan output yang
relatif stabil.

8. Opamp untuk rangkaian Penstabil tegangan paralel
Ada beberapa keuntungan yang diperoleh dengan maksud terpenting dari
rangkaian yang digambarkan pada gambar 7.11. yaitu digunakan mengurangi
efek tegangan basis emitor VBE pada stabilitas tegangan output V2, yang
mana banyak kelemahan pada rangkaian sebelumnya seperti didicontohkan
pada gambar rangkaian 7.9 dan 7.10.
