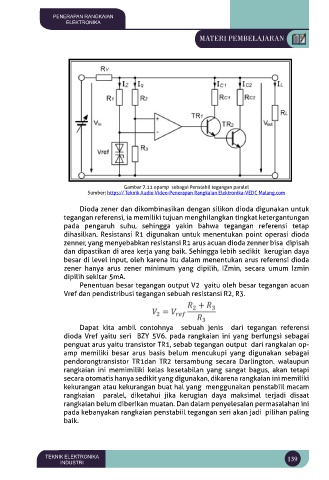

Gambar 7.11 opamp sebagai Penstabil tegangan paralel
Sumber: https:// Teknik Audio Video-Penerapan Rangkaian Elektronika-VEDC Malang.com
Dioda zener dan dikombinasikan dengan silikon dioda digunakan untuk
tegangan referensi, ia memiliki tujuan menghilangkan tingkat ketergantungan
pada pengaruh suhu, sehingga yakin bahwa tegangan referensi tetap
dihasilkan. Resistansi R1 digunakan untuk menentukan point operasi dioda
zenner, yang menyebabkan resistansi R1 arus acuan dioda zenner bisa dipisah
dan dipastikan di area kerja yang baik. Sehingga lebih sedikit kerugian daya
besar di level input, oleh karena itu dalam menentukan arus referensi dioda
zener hanya arus zener minimum yang dipilih, IZmin, secara umum Izmin
dipilih sekitar 5mA.
Penentuan besar tegangan output V2 yaitu oleh besar tegangan acuan
Vref dan pendistribusi tegangan sebuah resistansi R2, R3.

Dapat kita ambil contohnya sebuah jenis dari tegangan referensi
dioda Vref yaitu seri BZY 5V6. pada rangkaian ini yang berfungsi sebagai
penguat arus yaitu transistor TR1, sebab tegangan output dari rangkaian op-
amp memiliki besar arus basis belum mencukupi yang digunakan sebagai
pendorongtransistor TR1dan TR2 tersambung secara Darlington. walaupun
rangkaian ini memimiliki kelas kesetabilan yang sangat bagus, akan tetapi
secara otomatis hanya sedikit yang digunakan, dikarena rangkaian ini memiliki
kekurangan atau kekurangan buat hal yang menggunakan penstabiil macam
rangkaian paralel, diketahui jika kerugian daya maksimal terjadi disaat
rangkaian belum diberikan muatan. Dan dalam penyelesaian permasalahan ini
pada kebanyakan rangkaian penstabiil tegangan seri akan jadi pilihan paling
baik.
